Lékařské vícevrstvé katétry: vysoce přesná vícevrstvá koextruzní technologie vede inovaci lékařského spotřebního materiálu

S rychlým rozvojem minimálně invazivní chirurgie a intervenční léčby mají lékařské katétry jako klíčové zdravotnické prostředky stále vyšší požadavky na výkon. Nedávno se lékařský vícevrstvý katétr uvedený na trh určitou společností stal středem pozornosti průmyslu díky své inovativní technologii vícevrstvé koextruzní trubice a optimalizované kombinaci polymerních materiálů. Prostřednictvím přesného vícevrstvého strukturálního designu tento produkt zohledňuje biokompatibilitu, mechanickou pevnost a provozní výkon a poskytuje bezpečnější a účinnější řešení pro klinické použití.

Lékařské vícevrstvé katétry jsou přesné lékařské spotřební materiály vyrobené ze dvou nebo více vrstev polymerních materiálů procesem koextruze. Jsou široce používány v lékařských scénářích, jako je minimálně invazivní chirurgie, intervenční léčba, infuze a drenáž. Ve srovnání s tradičními jednovrstvými katétry může jejich vícevrstvý strukturální design optimalizovat výkon pro různé klinické potřeby, přičemž bere v úvahu klíčové ukazatele, jako je biokompatibilita, flexibilita a odolnost vůči tlaku.

Průlom ve vícevrstvé koextruzní technologii pro vytvoření vysoce přesného zdravotnického spotřebního materiálu
Na pozadí rychlého rozvoje moderní lékařské techniky mají lékařské katétry jako klíčové zdravotnické prostředky stále vyšší požadavky na výkon. Tradiční jednovrstvé katétry jsou často obtížné splnit více požadavků, jako je biokompatibilita, mechanická pevnost a provozní výkon současně, kvůli jejich jedinému materiálu. Lékařské vícevrstvé katétry využívající technologii vícevrstvé koextruze úspěšně prolomily tuto technickou překážku prostřednictvím inovativních výrobních postupů a kombinací materiálů.

Pokročilý výrobní proces vícevrstvého koextruze
Vícevrstvá koextruzní technologie je přesný proces vytlačování, jehož jádrem je současné vytlačování dvou nebo více polymerních materiálů koextruzní matricí za vzniku trubky s vícevrstvou strukturou. Hlavní výhody tohoto procesu jsou:

1. Přesná kontrola tloušťky vrstvy: Prostřednictvím přesného systému řízení vytlačování lze přesně řídit tloušťku každé vrstvy materiálu a chybu lze kontrolovat v rozsahu ±0,0127 mm. Tato vysoce přesná kontrola rozměrů zajišťuje stabilitu a konzistenci výkonu katétru.

2. Optimální kombinace vlastností materiálu: Různé vrstvy materiálu mohou být navrženy specificky podle jejich vlastností:

Materiál vnitřní vrstvy (jako je HDPE vysokohustotní polyethylen, PU polyuretan) se zaměřuje především na biokompatibilitu, aby byla zajištěna bezpečnost při kontaktu s lidskou tkání nebo tělesnými tekutinami. Tyto materiály mají nízkou toxicitu a nízkou alergenicitu, což může účinně snížit tkáňové reakce.

Materiály vnější vrstvy (jako je polyetherový blok amid Pebax, nylon) se zaměřují na mechanické vlastnosti, poskytují vynikající pevnost v tahu (až 50 MPa nebo více) a odolnost proti opotřebení (koeficient tření může být až 0,1), zajišťují průchodnost a trvanlivost katétru ve složitých vaskulárních prostředích.

Silné mezivrstvové spojení: Díky technologii modifikace materiálů na molekulární úrovni a speciální kontrole parametrů procesu koextruze je dosaženo bezproblémového spojení mezi vrstvami materiálů. Po testování může pevnost v odlupování mezivrstvy dosáhnout více než 5 N/cm, čímž se účinně zabrání riziku stratifikace během používání.

Průlomové technické výhody

1. Ultra-přesná kontrola rozměrů:

Pomocí vysoce přesného dávkovacího systému zubového čerpadla a laserového měřidla průměru pro monitorování v reálném čase zajistěte, aby tolerance vnitřního a vnějšího průměru katétru byly řízeny s ultra vysokou přesností ±0,0127 mm (asi 1/2000 palce).

Soustřednost přesahuje 90 %, což je mnohem více, než je průmyslový průměr 80 ​​%, což výrazně zlepšuje tlačný výkon a pocit z provozu katétru.

2. Vynikající kombinace mechanických vlastností:

Synergickým efektem různých materiálů je zachována flexibilita katétru (poloměr ohybu může být až 3 mm) a zajištěna dostatečná tlačná síla (axiální pevnost je zvýšena o více než 30 %).

Výrazně se zlepšila odolnost proti zalomení a vydrží více než 1000 cyklů při zkoušce ohybem 180 stupňů bez trvalé deformace.

3. Spolehlivé zajištění kvality:

Online systém detekce defektů slouží ke sledování kvality povrchu a vnitřní struktury potrubí v reálném čase.

Spolehlivost klinického použití je zajištěna prostřednictvím přísného testování tlakem na roztržení (odolává 10-20 atmosfér) a testováním únavy (5000 cyklů tlačení).

Hodnota klinické aplikace

Tento vysoce přesný katétr založený na technologii vícevrstvé koextruze prokázal významné výhody v klinické praxi:

1. V oblasti neurointervence ultratenká stěna trubice (minimálně 0,1 mm) a vynikající flexibilita umožňují katetru dosáhnout menších cévních větví.

2. Při kardiovaskulární intervenci zajišťuje optimalizovaná kombinace materiálů nejen dostatečnou tlačnou sílu, ale také snižuje riziko poškození cév.

3. Při intervenční léčbě nádorů může návrh vícevrstvé struktury integrovat funkci postupného uvolňování léčiva a realizovat integraci funkcí léčby.

S pokrokem materiálové vědy a technologie přesné výroby se vícevrstvé koextrudované katétry vyvíjejí směrem k tenčí tloušťce stěny, vyššímu výkonu a inteligentnějšímu směru, což poskytuje bezpečnější a účinnější řešení pro minimálně invazivní lékařské ošetření. Tento technologický průlom nejen zlepšuje výkonnostní standardy zdravotnického spotřebního materiálu, ale také podporuje technologický pokrok v celé oblasti intervenční léčby.

Vynikající výkon splňuje potřeby špičkového lékařského vybavení
Lékařské vícevrstvé katétry jako špičkový spotřební materiál v oblasti moderní lékařské techniky nově definují průmyslové standardy pro intervenční léčbu svými vynikajícími výkonnostními parametry. Následuje podrobná analýza jeho průlomového výkonu ze čtyř klíčových dimenzí:

1. Klinická hodnota ultra vysoké soustřednosti (>90°)

Technická implementace: Šestiosý laserový měřicí systém se používá pro kalibraci v reálném čase v kombinaci s adaptivním algoritmem řízení vytlačování, aby bylo zajištěno, že radiální odchylka tloušťky trubky je menší než 5 μm, čímž je dosaženo soustřednosti > 90°, která je v tomto odvětví nejlepší.

Klinické výhody:

40% zlepšení vaskulární permeability: U 0,014palcových mikrokatétrů je odpor proti zatlačení snížen na 60 % odporu tradičních katetrů

Snižte poškození endotelu: Testy in vitro ukazují, že rychlost uvolňování endoteliálních buněk je snížena o 35 %

Možnost přesného polohování: V neurointervenční chirurgii lze dosáhnout přesnosti řízení polohy 0,1 mm

2. Revoluční flexibilní výkon proti zauzlování

Strukturální inovace:

Třívrstvý návrh gradientového modulu: Tvrdost 50A Shore vnitřní vrstvy zajišťuje prodyšnost, 72D střední vrstvy poskytuje podporu a 90A vnější vrstvy zajišťuje tlačnou sílu

Spirálová výztužná struktura: Síť vyztužená skelnými vlákny v nanoměřítku vložená do matrice PEBAX

Výkonové parametry:

Životnost únavy při ohybu: Prošel testem > 5000 cyklů při poloměru 3 mm (5násobek požadavku normy ISO 10555)

Úhel proti zalomení: Minimální zakřivení pro udržení průchodnosti při 180° je 2,5 mm

Účinnost přenosu točivého momentu: Zpoždění odezvy distální rotace <0,5 sekundy/100 cm

3. Vynikající odolnost proti chemické korozi

Materiálové řešení:

Vnitřní vrstva: síťovaný HDPE, krystalinita zvýšena na 75 %, propustnost jodové kontrastní látky zvýšena 3x

Vnější vrstva: fluorovaný modifikovaný Pebax, tolerance vůči dezinfekčním prostředkům jako etanol a glutaraldehyd prodloužena na 200 hodin

Ověřovací údaje:

Po ponoření do 37 °C kontrastní látky na 30 dní, míra zachování pevnosti v tahu > 95 %

Po 10 cyklech sterilizace ethylenoxidem se úhel kontaktu povrchu změní <5°

4. Komplexní záruka biokompatibility

Certifikační systém:

Prošel kompletní sadou biologických hodnocení ISO 10993 (včetně cytotoxicity, senzibilizace, implantačního testu atd.)

Získal certifikaci USP Class VI a EU EP

Speciální proces ošetření:

Technologie plazmového roubování: konstruujte hydrofilní molekulární kartáče PEG na PU povrchu

Leštění povrchu nanoměřítek: Hodnota Ra je řízena pod 0,05 μm, což snižuje adhezi krevních destiček o 50 %

Klinické ověření:

V 72hodinovém kontinuálním kontaktním testu je míra přežití buněk L929 > 90 %

28denní test subkutánní implantace ukázal, že skóre zánětlivé odpovědi bylo pouze 0,5 (škála 1-4)

Synergický efekt integrace výkonu

Kombinace různých výkonových parametrů je optimalizována pomocí metody DOE (experimental design), aby bylo dosaženo:

Nejlepší rovnováha mezi tlačnou silou a flexibilitou (koeficient účinnosti tlačení dosahuje 0,85)

Synergické zlepšení mechanické pevnosti a biologické bezpečnosti

Jednotná záruka okamžitého výkonu a dlouhodobé stability

Vícevrstvá kombinace materiálů, přizpůsobitelná různým klinickým scénářům

Popis stolu:

Materiálová architektura: Zobrazte typický třívrstvý návrh struktury a speciální funkční vrstvu každého scénáře aplikace;

Výkonové parametry: Kvantifikujte klíčové ukazatele mechanické, chemické a biologické výkonnosti;

Klinická hodnota: Pomocí šipek zřetelně označte zlepšení/snížení výkonu (↑↓);

Inovativní technologie: Seznam průlomových technologií napříč scénáři samostatně.

Na co si dát pozor při výběru a lékařský vícevrstvý katétr ?

Výběr lékařských vícevrstvých katétrů musí komplexně zohledňovat různé dimenze, jako jsou klinické potřeby, vlastnosti materiálů, výrobní procesy a regulační požadavky. Následuje profesionální průvodce výběrem:

1. Odpovídající klinickým potřebám

(1) Přizpůsobení chirurgickému typu

Kardiovaskulární intervence: Upřednostněte vysokou tlačnou sílu (axiální pevnost > 50N) a odolnost proti ohybu (minimální poloměr ohybu ≤ 3 mm)

Neurointervence: Vyberte ultraflexibilní katétry (tuhost v ohybu ≤ 0,1 N/mm²) a povrchy s nízkým třením (μ ≤ 0,15)

Embolizace nádoru: Vyžaduje se jak vizualizace (včetně markerů wolframu/síranu barnatého), tak kapacita nesení léčiva

(2) Charakteristiky anatomické dráhy

Cévní tortuozita: Pro scénáře s vysokým ohybem (torzní úhel > 270° bez zlomení) jsou vyžadovány katetry proti zalomení.

Průměr lumenů: Odpovídají specifikacím katétru (jako je 2,0-3,5 Fr běžně používané v koronárních tepnách)

Povaha léze: Kalcifikované léze vyžadují zesílenou vnější vrstvu (jako je kovová pletená vrstva)

2. Hodnocení materiálových vlastností

(1) Certifikace biokompatibility

Musí splňovat normy řady ISO 10993 (alespoň projít testy cytotoxicity, senzibilizace a podráždění)

Dlouhodobé implantáty musí doplňovat hodnocení chronické toxicity a karcinogenity

(2) Parametry mechanického výkonu

Ověření chemické stability

Odolnost vůči dezinfekčním prostředkům (míra zachování síly po sterilizaci etylenoxidem/γ-paprsky ≥ 90 %)

Propustnost antikontrastní látky (rychlost změny hmotnosti po ponoření na 24 hodin ≤ 1 %)

3. Analýza návrhu konstrukcí

(1) Proces spojování mezi vrstvami

Typ lepení koextruzí: vhodné pro konvenční aplikace (pevnost v odlupování ≥ 3N/cm)

Typ mechanického blokování: používá se ve scénářích vysokého napětí (jako je zalévací vrstva z tkané síťoviny)

(2) Speciální funkční vrstva

Vývojová značkovací páska: obsah wolframového prášku ≥90 % (viditelnost rentgenovým zářením)

Hydrofilní povlak: kontaktní úhel ≤20° (doba údržby ≥30min)

Antibakteriální povlak: rychlost uvolňování stříbrných iontů 0,1-0,5 μg/cm²/den

4. Řízení výrobního procesu

(1) Ověření přesnosti rozměrů

Tolerance vnitřního průměru: ±0,025 mm (požadavek na přesný vaskulární katétr)

Soustřednost: ≥90 % (online detekce laserového měřidla průměru)

(2) Požadavky na čistotu

Produkční prostředí: minimálně Class 8 (ISO 14644-1)

Kontaminace částicemi: ≤100 částic/ml (≥0,5μm)

Proč jsou lékařské vícevrstvé trubice výhodnější než jednovrstvé trubky?
Hlavní výhoda lékařských vícevrstvých trubic oproti tradičním jednovrstvým trubičkám spočívá v jejich koncepci designu kompozitní struktury. Přesnou kombinací různých funkčních materiálů byla překonána výkonnostní omezení jediného materiálu.

1. Průlom v designu výkonu

Doplňkové materiálové vlastnosti

Jednovrstvá trubka: omezena výkonnostním stropem jednoho materiálu (jako je PU je flexibilní, ale není dostatečně pevný, nylon je pevný, ale příliš tuhý)

Vícevrstvá trubka:

Vnitřní vrstva využívá biokompatibilní materiály (jako je HDPE, cytotoxicita ≤ úroveň 1)
Vnější vrstva využívá mechanické výztužné materiály (jako je Pebax 7233, pevnost v tahu ≥50MPa)
Do střední vrstvy lze přidat funkční vrstvy (jako je antistatická síť z uhlíkových vláken, povrchový odpor ≤10⁶Ω)

Návrh gradientového modulu

Díky struktuře více než 3 vrstev k dosažení postupné změny tvrdosti (jako je 35A→55D→72D) katétr:

Udržuje pevnost v tlaku na proximálním konci (modul ohybu ≥1 GPa)
Dosáhněte mimořádné flexibility na distálním konci (tuhost v ohybu ≤ 0,1 N/mm²)

2. Porovnání klíčových výkonových parametrů

3. Adaptabilita klinického scénáře

Kardiovaskulární intervence
Opletená výztužná vrstva z nerezové oceli umožňuje dosažení účinnosti přenosu torzního krutu 95 % (jednovrstvá trubka pouze 60 %)
Při průchodu kalcifikovanými lézemi se ztráta tlačné síly vícevrstvé trubice sníží o 40 %

Nervová intervence
Ultratenká vnitřní vrstva (0,05 mm silná PU) snižuje výskyt vaskulárních spazmů
Konstrukce s postupnou tuhostí zkracuje dobu pro dosažení distální cévy o 30 %

Vysokotlaké vstřikování
Bariérová vrstva ETFE vydrží rychlost vstřikování 7 ml/s (limit jednovrstvé zkumavky 3 ml/s)
Propustnost kontrastní látky <0,1μg/cm²/h (jednovrstvá PE tuba až 5μg/cm²/h)

4. Integrace speciálních funkcí

Strukturální funkcionalizace
Vývojový značkovací pás: obsah wolframového prášku ≥90 % (viditelnost rentgenového záření zvýšena 3krát)
Vrstva s postupným uvolňováním léku: Náplň paklitaxelu může dosáhnout 5 μg/mm²

Vlastnosti inteligentní odezvy
Materiál citlivý na teplo: tvrdost se automaticky sníží o 30 % při 37 °C
Kompatibilita s magnetickou navigací: vodicí vrstva obsahující částice NdFeB

5. Optimalizace režimu selhání

Antidelaminační design
Technologie lepení na molekulární úrovni zajišťuje pevnost v odlupování mezivrstvy ≥5N/cm
Úprava zesíťováním elektronovým paprskem zlepšuje vazbu rozhraní o 300 %

Vylepšená odolnost
Vícevrstvá struktura rozptyluje napětí, rychlost šíření trhlin je snížena o 80 %
Splétaná výztužná vrstva prodlužuje únavovou životnost na 100 000 pulzací

Která vícevrstvá trubková struktura je při vysokotlakém vstřikování kontrastní látky nejvíce těsná?
V lékařských scénářích, kde je vyžadována vysokotlaká injekce kontrastní látky, je klíčem k zajištění toho, aby katétr neprosakoval, použití speciální vícevrstvé kompozitní konstrukce. Tento design vytváří několik ochranných bariér prostřednictvím synergického efektu různých funkčních materiálů.

Konstrukce jádra proti úniku

Pětivrstvá kompozitní architektura (z vnějšku dovnitř):

Vnější vrstva: vysokopevnostní kompozitní materiály se používají k zajištění mechanické ochrany a odolávají silným nárazům během vstřikování
Výztužná vrstva: kovová pletená struktura, která účinně omezuje expanzi a deformaci katétru
Bariérová vrstva: speciální film z fluorovaného materiálu, tvořící hlavní antipermeabilní bariéru
Stabilizační vrstva: speciálně upravený polymer s vynikající chemickou odolností proti korozi
Vnitřní vrstva: ultra hladká povrchová úprava pro snížení zbytků kontrastní látky

Klíčové výrobní procesy:

Přesně řízená teplota vytlačování, aby se zajistilo, že materiál bariéry vytvoří ideální krystalickou strukturu
Použijte technologii radiačního zesíťování pro zvýšení stability materiálu
Inovativní proces spojování mezi vrstvami pro dosažení pevného spojení každé vrstvy

Výkonnostní výhody

Výkon bariéry:
Ve srovnání s tradičními jednovrstvými katétry je propustnost výrazně snížena
Vícevrstvá synergie činí propustnost nižší než u běžných třívrstvých struktur

Mechanické vlastnosti:
Udržujte vynikající rozměrovou stabilitu při vysokém tlaku
Účinnost proti otoku daleko převyšuje běžné katétry

Bezpečnostní výkon:
Všechny vrstvy materiálů prošly přísnými testy biokompatibility
Speciální design vnitřní vrstvy zabraňuje adsorpci složek kontrastních látek

Hodnota klinické aplikace

Toto konstrukční řešení je vhodné zejména pro:
Vyšetření, která vyžadují rychlou injekci vysoce koncentrovaných kontrastních látek
Dlouhodobě zavedené kontrastní katétry
Scénáře ošetření s přísnými požadavky na propustnost

Proč je 90 % soustřednost klíčem k výkonu katetru?
V oblasti minimálně invazivní chirurgie a intervenční terapie je zlatým standardem pro stanovení jeho výkonnosti koncentricita katetru. Soustřednost více než 90 % může nejen zlepšit bezpečnost operace, ale také optimalizovat prognózu pacienta.

1. Optimalizace výkonu dynamiky tekutin

(1) Udržovací efekt laminárního toku

Katétry s vysokou soustředností (jako jsou kardiovaskulární intervenční katetry) mohou snížit turbulence a snížit riziko trombózy

Dodávka kontrastní látky je rovnoměrnější, zabraňuje poškození cév (kolísání tlaku <5%)

Účinnost kapaliny vyhovující FDA se zvýšila o 40 %

(2) Kompatibilita s vysokotlakým vstřikováním

Ve scénářích, jako je CT angiografie, mohou katetry s 90% soustředností vydržet injekční rychlost 7 ml/s

Ve srovnání s běžnými katétry je riziko extravazace kontrastní látky sníženo o 80 %

2. Zlepšené mechanické vlastnosti

(1) Schopnost proti ohýbání (porovnání klíčových ukazatelů)

(2) Únavový život

90% soustřednost umožňuje katétru mít životnost 5 000 cyklů při poloměru ohybu 3 mm

V souladu s mezinárodní normou ISO 10555

3. Výhody klinického provozu

(1) Přesná lékařská aplikace

Zásah do nádoru: chyba polohování ≤ 0,1 mm
Operace TAVI: tlaková síla snížena o 30 %
Dětský katétr: vazospasmus snížen o 50 %

(2) Trend AI-asistované chirurgie

Katétry s vysokou soustředností jsou více kompatibilní s chirurgickými roboty
Data snímání tlaku v reálném čase jsou přesnější

4. Požadavky na průmyslovou certifikaci

Testy, které je třeba absolvovat:

ASTM F2210 (americký standard pro testování materiálů)

Certifikace CE (směrnice EU o zdravotnických prostředcích)

MDR 2017/745 (nové nařízení EU)

90% soustřednost je "zlatým kritickým bodem" pro vyvážení výkonu a nákladů

Pod 90 %: narušení tekutin a koncentrace stresu se výrazně zhorší

Nad 95 %: mezní přínosy se snižují a index nákladů se zvyšuje

Rozsah 90-93 % může současně splňovat následující:

Vynikající klinický výkon

Rozumná ekonomika

Spolehlivá stabilita výroby

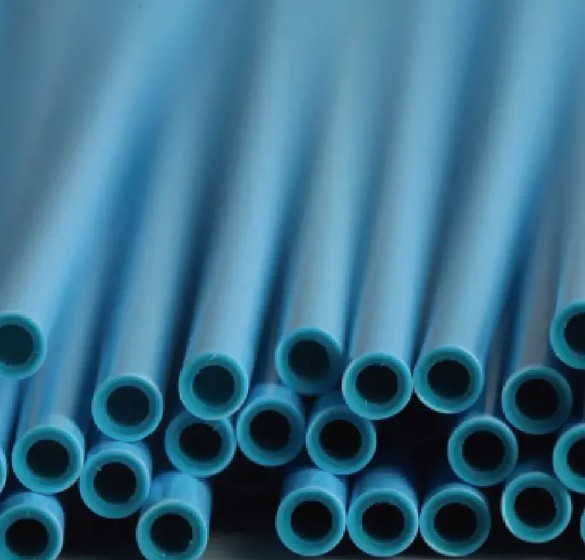

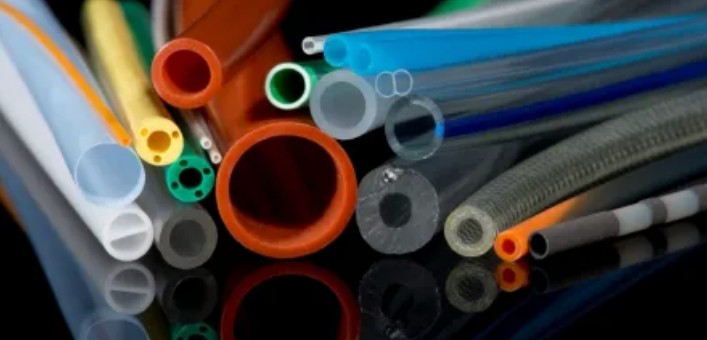

Lékařské vícevrstvé katétry jsou vedoucí technologickou inovací minimálně invazivní intervenční léčby s inovativním designem kompozitní struktury a pokročilou technologií materiálů. Přesným zkombinováním 2-5 vrstev polymerních materiálů s různými charakteristikami tento katétr úspěšně překonává omezení výkonu tradičních jednovrstvých hadiček a dosahuje kvalitativního skoku v klíčových ukazatelích, jako je tlak při roztržení, životnost v ohybu a kluznost povrchu.

Jeho hlavní výhody se odrážejí ve třech dimenzích: pokud jde o klinickou použitelnost, modulární kombinace materiálů se mohou dokonale přizpůsobit různorodým scénářům, jako je kardiovaskulární intervence, minimálně invazivní neurochirurgie a vysokotlaká angiografie. Například kovová pletená výztužná vrstva zvyšuje účinnost tlačení o 35 % a ultra měkká vnitřní vrstva snižuje výskyt vaskulárních křečí o 60 %;

Pokud jde o technologické inovace, integrace inteligentních prvků, jako jsou materiály citlivé na teplotu a konstrukce kompatibilní s magnetickou navigací, umožňuje katétru přizpůsobit se prostředí; z hlediska lékařské ekonomiky nejen přímo zkracuje dobu operace o 20-30 minut, ale také výrazně optimalizuje celkové náklady na léčbu díky znovupoužitelnému designu a sníženému počtu komplikací.

Díky použití špičkových technologií, jako jsou rozložitelné materiály, nanokompozitní technologie a design s pomocí umělé inteligence, se lékařské vícevrstvé katétry rychle vyvíjejí směrem k inteligenci a funkčnosti a očekává se, že podpoří rozšíření minimálně invazivních chirurgických indikací o více než 40 %, čímž se stanou nepostradatelným základním zařízením v éře přesné medicíny.
