Proč? Vyztužené polyimidové trubky Je preferovanou volbou pro lékařské katétry
Lékařské vyztužené polyimidové hadičky se používají v katétrech, protože spojují extrémně tenkou stěnu s vysokou pevností v tahu, přesným přenosem točivého momentu a silnou odolností proti zalomení , který umožňuje konstruktérům zařízení vytvářet katétrové dříky, které procházejí úzkými klikatými cévními cestami, aniž by byla obětována tlačitelnost nebo strukturální integrita. Samotná polyimidová pryskyřice již nabízí vynikající rozměrovou stabilitu a chemickou odolnost, a když je přidána splétaná nebo stočená kovová výztužná vrstva, trubice získá mechanickou pevnost potřebnou pro tlačné, kroutící a ohýbací pohyby, které vyžadují intervenční postupy. Tato kombinace je důvodem, proč se vyztužený polyimid stal standardní konstrukční metodou napříč zaváděcími katetry, mikrokatétry, zaváděcími pouzdry a přístupovými zařízeními používanými při kardiovaskulárních, neurovaskulárních a periferních vaskulárních procedurách.
Níže uvedené části procházejí vědou o materiálech, vyztuženými strukturami, výkonnostními rozdíly ve srovnání s nevyztuženými hadičkami, běžnými aplikačními oblastmi a výrobními aspekty, které tvarují hotový vyztužený polyimidový katétr.

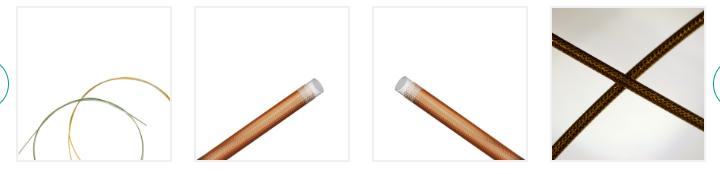

Co je lékařská vyztužená polyimidová hadička
Vyztužená polyimidová hadička pro katétry je kompozitní trubicová struktura vytvořená ze základní polyimidové vrstvy, kovové výztužné vrstvy, jako je nerezová ocel nebo nikl-titanový drát, a často sekundárního polymerního pláště. Polyimidová vrstva, obvykle nanášená nejprve procesem odlévání rozpouštědlem nebo vytlačováním, tvoří velmi tenkou a rozměrově stálou vnitřní stěnu. Proces splétání nebo navíjení pak ovine jemný drát kolem této základní vrstvy, načež vnější polymerový povlak uzamkne výztuž na místě a vytvoří hladký, souvislý vnější povrch.
Tento vrstvený přístup je důvodem, proč je konstrukce často popisována jako pletená polyimidová hadička katetru nebo spirálově vyztužené polyimidové trubky, v závislosti na vzoru použitém pro vrstvu drátu. Pletené konstrukce obvykle upřednostňují přenos točivého momentu a odolnost vůči tlaku při roztržení, zatímco spirálové konstrukce upřednostňují flexibilitu a odolnost proti zalomení podél zakřivené anatomie.
Konstrukční vrstvy jádra
- Vnitřní polyimidová vložka: poskytuje hladký povrch lumenu s nízkým třením a tenkou, rozměrově stabilní základní stěnu
- Výztužná vrstva: pletený nebo stočený jemný drát, který přidává kontrolu točivého momentu, pevnost v roztržení a odolnost proti zalomení
- Vnější polymerový plášť: aretuje výztuž v poloze a vytváří hladký vnější profil pro sledování vaskulatury
Klíčové vlastnosti materiálu, díky kterým je Polyimid vhodný pro katétry
Polyimid je vybrán jako základní vrstva pro vyztužené katétrové hadičky kvůli jeho rovnováze mezi pevností tenkostěnnou, tepelnou stabilitou a chemickou odolností. Ve srovnání s mnoha jinými technickými polymery používanými v extrudovaných lékařských hadičkách umožňuje polyimid tenčí stěně nést podobné mechanické zatížení, což přímo podporuje menší vnější průměry katetru, aniž by se vzdal velikosti lumenu.
Protože nevyztužený polyimid je relativně tuhý a může být náchylný ke zkroucení pod ostrými poloměry ohybu, katetričtí inženýři přidávají pletenou nebo stočenou výztuhu, aby kompenzovali mírnou flexibilitu při zachování pevnosti a tenkostěnných výhod základního polymeru. To je jeden z hlavních důvodů lékařská vyztužená polyimidová trubice je specifikován namísto použití samotného polyimidu ve většině konstrukcí dříku katétru.
Jak splétání a navíjení zlepšuje výkon hřídele katétru
Do polyimidové hadičky je přidána výztuž, aby se vyřešily tři praktické problémy, s nimiž se inženýři potýkají při navrhování dříků katétru: zachování průchodnosti lumen během ohýbání, přenos rotačního momentu z proximálního konce na distální hrot a odolnost vůči vnitřnímu tlaku generovanému během injekce kontrastní látky nebo nafukování balónku. Splétaná vrstva, obvykle vyrobená z jemného drátu z nerezové oceli nebo nikl-titanového drátu tkaného do kříže, rozděluje napětí rovnoměrně po obvodu hadičky a je zvláště účinná pro přenos točivého momentu jedna ku jedné ve vodicích katétrech a zaváděcích systémech.
Navinutá vrstva naproti tomu obaluje jeden nebo dva dráty ve spirálovitém vzoru podél délky trubky. Vyztužení cívky je obecně upřednostňováno v částech katétru, které se potřebují ohýbat přes těsné anatomické křivky, jako jsou distální segmenty mikrokatétru, protože otevřená rozteč cívky odolává zauzlování a přitom stále umožňuje hladké ohýbání dříku.
Porovnání vzorů výztuže
Mnoho hotových dříků katétru se nespoléhá na jediný typ výztuže po celé délce. Místo toho může proximální segment používat těsnější oplet pro tlačení a krouticí moment, zatímco distální segment přechází do otevřené cívky pro flexibilitu, což je technika označovaná jako design s proměnnou tuhostí nebo přechodovou zónou. Tento hybridní přístup je běžný v zesílené polyimidové hadičky pro mikrokatétry kde distální hrot musí procházet malými klikatými cévami, zatímco proximální dřík stále potřebuje přenášet tlačnou sílu.
Porovnání výkonu: Vyztužené vs nevyztužené polyimidové trubky
Praktická hodnota přidání výztužné vrstvy je jasnější při porovnání vyztužených a nevyztužených polyimidových hadiček napříč výkonnostními faktory, které jsou u katétrových aplikací nejdůležitější. Nevyztužená polyimidová trubice funguje dobře v přímých aplikacích s nízkým kroutícím momentem, jako jsou určité zavaděče nebo ochranné pláště, ale je omezena ve scénářích, které vyžadují opakované ohýbání, přenos točivého momentu nebo vyšší odolnost proti roztržení.
Srovnání Shrnutí
| Výkonový faktor | Nevyztužené Polyimide | Vyztužené Polyimide |
|---|---|---|
| Točivý moment Transmission | Omezené | Silný, téměř jedna ku jedné |
| Kink Resistance | Mírný | Vylepšené podél zatáček |
| Trhací tlak Tolerance | Nižší | Vysokáer |
| Typická aplikace | Jednoduché pláště, vložky | Šachty katetrů, zaváděcí systémy |
Kde se používá lékařská vyztužená polyimidová hadička
Vyztužené polyimidové hadičky se objevují v celé řadě kategorií minimálně invazivních zařízení, protože stejné hlavní výhody, tenká stěna, vysoká pevnost a předvídatelná flexe, platí pro mnoho různých klinických potřeb. Následující tabulka uvádí běžné kategorie zařízení, kde se tato konstrukce hadic obvykle vyskytuje.
| Kategorie zařízení | Proč? Reinforced Polyimide Is Used |
|---|---|
| Vodící katetry | Točivý moment control and thin wall for larger inner lumen |
| Mikrokatétry | Flexibilita with kink resistance in small vessels |
| Dodávkové pláště | Síla prasknutí během nasazení zařízení |
| Přístup k katétrům | Konzistentní protlačitelnost na klikatých cestách |
| Řiditelné hřídele katétru | Předvídatelné chování ohybu pro kontrolu špičky |
Protože klinické požadavky se liší podle postupu, mnoho týmů zařízení pracuje s a dodavatel lékařských vyztužených PI hadic který může upravit hustotu opletu, rozteč cívky, tloušťku stěny a materiál pláště tak, aby odpovídal konkrétnímu designu katétru, spíše než používat jedinou pevnou specifikaci pro každou produktovou řadu.
Úvahy o designu pro zakázkové vyztužené polyimidové trubky
Výběr správné konfigurace vyztužených polyimidových trubek závisí na několika vzájemně se ovlivňujících konstrukčních proměnných. Inženýři obvykle hodnotí následující faktory společně, nikoli izolovaně, protože změna jedné proměnné, jako je hustota opletení, ovlivní ostatní, jako je tloušťka stěny nebo flexibilita.
- Vzor drátu: opletené pro segmenty s vysokým točivým momentem, stočené pro flexibilní distální segmenty
- Materiál drátu: nerezová ocel pro tuhost, nikl titan pro elastické zotavení
- Vyberte počet nebo rozteč: hustší vzory zvyšují odezvu točivého momentu a odolnost proti roztržení
- Tloušťka stěny: tenčí stěny maximalizují velikost lumenu, ale vyžadují pečlivé vyvážení vyztužení
- Materiál vnějšího pláště: ovlivňuje mazivost, pevnost spoje a celkovou tuhost hřídele
- Přechodové zóny: postupné změny tuhosti snižují riziko zalomení na styčných bodech
Vzhledem k tomu, že dříky katétrů často vyžadují odlišné mechanické chování podél své délky, a zakázkové vyztužené polyimidové trubky build je běžnou praxí spíše než jedinou jednotnou specifikací. Toho je typicky dosaženo změnou parametrů opletení nebo cívky po částech během výroby a následným spojením segmentů do spojitého hřídele.
Přehled výrobního procesu
Výroba vyztužených polyimidových hadiček se obecně řídí sekvencí, která začíná základní polyimidovou vložkou a končí hotovou opláštěnou kompozitní hadičkou připravenou k sestavení katétru. Zatímco specifické parametry procesu se mezi výrobci liší, obecný pracovní postup zahrnuje následující fáze.
Popisy etap
- Formování vložky: Polyimidová základní trubice je tvarována a vytvrzována na přesné vnitřní a vnější průměry
- Oplétání nebo navíjení: jemný drát je aplikován přes vložku ve specifikovaném vzoru a rozteči
- Bunda: vnější vrstva polymeru je aplikována k zapouzdření výztuže a vyhlazení vnějšího povrchu
- Lepení a přechodové práce: více segmentů je spojeno pro vytvoření proměnné tuhosti podél hřídele
- Kontrola: rozměrové, vizuální a mechanické kontroly potvrzují, že potrubí splňuje konstrukční specifikace
O společnosti LINSTANT: Výrobní partner pro vyztužené polyimidové trubky
NINGBO LINSTANT POLYMER MATERIALS CO., LTD. byla založena v roce 2014 a od té doby se zaměřuje na extruzní zpracování, potahování a technologie následného zpracování pro lékařské polymerové hadičky. Společnost se staví jako most mezi dodavateli materiálů a výrobci zařízení s cílem poskytovat konzistentní a efektivní inovace zákazníkům pracujícím na katétrových a minimálně invazivních programech zařízení. Jako a dodavatel vyztužených polyimidových trubek , LINSTANT podporuje extrudované jedno a vícevrstvé hadičky, jedno a víceprůsvitové hadičky, jedno, dvou a třívrstvé balónkové hadičky, spirálové a pletené zesílené pláště a hadičky ze speciálních technických materiálů včetně PEEK a polyimidu.
LINSTANT provozuje čistící dílnu o rozloze téměř 20 000 metrů čtverečních, která se řídí postupy sladěnými s GMP, podporovanou 15 dováženými vytlačovacími linkami s různými velikostmi šneků a schopností jedno, dvou a třívrstvé koextruze, osmi vytlačovacími linkami PEEK, dvěma vstřikovacími linkami, téměř 100 sadami zařízení pro tkaní a pružení a svařovací zařízení, svařovací a potahovací zařízení.
Snímek společnosti
| Metrické | Obrázek |
|---|---|
| Výstup vytlačovacích trubek | 20 000 000 per year |
| Opletené Tube and Sheath Output | 2 000 000 per year |
| Prostor čisté místnosti | 30 000 metrů čtverečních, třída ISO-7 a ISO-8 |
| Testovací a experimentální zařízení | 1 500 sets |
| Partneři zařízení | 600 |
LINSTANT popisuje své poslání jako dláždit cestu materiály a inovovat s okamžitým dopadem, s vizí posílení globálních minimálně invazivních zdravotnických prostředků prostřednictvím čínských odborných znalostí. Základní hodnoty společnosti se soustředí na nezávislou inovaci, snahu o dokonalost, upřednostňování odpovědnosti a společného úspěchu, což ji staví do pozice pracovního partnera pro týmy hodnotící lékařská vyztužená polyimidová trubice supplier pro vývoj hřídele katétru.
Často kladené otázky
Q1. Co je lékařská vyztužená polyimidová trubice?
Jedná se o kompozitní katétrovou hadičku vyrobenou z tenké polyimidové vložky kombinované se splétanou nebo stočenou kovovou výztužnou vrstvou a vnějším polymerovým pláštěm, který se používá k zajištění pevnosti dříku katétru, řízení točivého momentu a pružnosti.
Q2. K čemu se používají vyztužené polyimidové trubky?
Primárně se používá ke konstrukci dříků katétrů, zaváděcích pouzder a přístupových zařízení, kde jsou současně vyžadovány tenké stěny, přenos točivého momentu a odolnost proti zalomení.
Q3. Proč se polyimid používá v lékařských hadičkách?
Polyimid nabízí silnou rovnováhu mezi pevností v tahu, tepelnou stabilitou a chemickou odolností ve velmi tenké stěně, což inženýrům umožňuje udržovat vnější průměry katétru malé při zachování velikosti lumenu.
Q4. Jaké jsou výhody vyztužených polyimidových trubek?
Mezi klíčové výhody patří zlepšený přenos točivého momentu, vyšší tolerance tlaku při roztržení, lepší odolnost proti zalomení podél křivek a schopnost zachovat profil tenké stěny ve srovnání s nevyztuženými trubkami.
Q5. Jaké zdravotnické prostředky používají vyztužené polyimidové hadičky?
Zaváděcí katetry, mikrokatétry, zaváděcí pouzdra, přístupové katetry a řiditelné dříky katetru jsou běžné kategorie zařízení, které spoléhají na tuto konstrukci hadiček.
Q6. Proč se v katétrech používá zesílená polyimidová hadička?
Katetry vyžadují dřík, který lze tlačit, kroutit a ohýbat úzkými vaskulárními cestami, a výztužná vrstva dodává tenké polyimidové bázi mechanickou pevnost potřebnou pro tyto pohyby.
Q7. Co je zesílená polyimidová katétrová hadička?
Týká se konkrétně polyimidových hadiček zkonstruovaných se splétanou nebo stočenou výztužnou vrstvou pro použití jako nebo uvnitř struktury dříku katétru.
Q8. Jak zesílená hadička zlepšuje výkon katétru?
Vyztužení rozděluje mechanické napětí podél trubice, zlepšuje odezvu točivého momentu, odolává zauzlování během navigace a zvyšuje odolnost vůči vnitřnímu tlaku během procedur, jako je injekce kontrastu.
Q9. Co je vyztužený dřík katétru?
Vyztužený dřík katétru je hlavním tělem katétru vyrobeného za použití vyztužené hadičky, která často kombinuje různé vzory opletení nebo spirály podél své délky, aby se vyrovnala zatlačitelnost s distální flexibilitou.
Q10. Jaký je nejlepší materiál pro dřík katétru?
Neexistuje jediný nejlepší materiál pro každý dřík katétru, protože výběr závisí na postupu, ale vyztužený polyimid se široce volí, když pevnost tenké stěny, kontrola točivého momentu a flexibilita musí být všechny vyváženy dohromady.
