Rychlá odpověď: Cože Lékařské polyimidové hadičky Používá se pro
Lékařské polyimidové hadičky jsou tenkostěnné, vysoce výkonné plastové hadičky vytlačované nebo odlévané z polyimidové pryskyřice, používané hlavně jako vložka, pouzdro nebo konstrukční vrstva uvnitř katetrů, mikrokatétrů, vodicích drátů a dalších minimálně invazivních zaváděcích zařízení. Vybírá se proto, že polyimid může být tvarován do velmi tenkých, přesných stěn, v některých provedeních pod 0,001 palce při zachování významné pevnosti v tahu, vysoké teplotní stability a odolnosti vůči rozpouštědlům, což je kombinace, které se obyčejný nylon nebo standardní PTFE trubice obecně nemohou shodovat se stejnou tloušťkou stěny. Běžná použití zahrnují vložky katétrů, dříky mikrokatétrů, povlaky vodicích drátů, vložky zaváděcích pochev, zařízení pro neurovaskulární a kardiovaskulární přístup, součásti pro podávání léků a kanály endoskopických nástrojů.
Níže uvedené části pokrývají vlastnosti materiálu, vnitřní strukturu, dimenzování, srovnání polyimidu s PTFE a PROHLÉDNĚTE, výrobní aspekty a sadu často kladených otázek shromážděných ze skutečného inženýrství zařízení a rozhovorů o zdrojích týkajících se lékařských polyimidových hadiček.

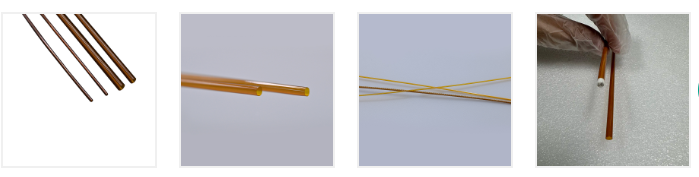

Co jsou lékařské polyimidové hadičky ve skutečnosti
Polyimid je aromatický polymer vytvořený z opakujících se imidových vazeb, což je chemická struktura, která dává materiálu neobvyklou tepelnou a mechanickou stabilitu pro plast. Ve formě trubek se polyimidová pryskyřice obvykle zpracovává vytlačováním nebo metodou kontinuálního lití na trn, což je součástí toho, proč může lékařská polyimidová trubice dosáhnout tloušťky stěny mnohem tenčí, než jakou spolehlivě udrží vytlačování většiny ostatních technických plastů. Hotová trubka často nese charakteristický jantarový až zlatohnědý odstín spojený s polyimidovými filmovými materiály, což je vizuální rys, který také usnadňuje identifikaci během montáže.
Protože tenkostěnná lékařská polyimidová hadička udržuje vnější profil zařízení malý a přitom stále přispívá ke skutečné mechanické podpoře, je často vybrána jako základní vložka uvnitř vícevrstvých dříků katétru, kde každý zlomek milimetru přidané tloušťky stěny snižuje prostor dostupný pro pracovní lumen. To je hlavní důvod, proč se polyimidové hadičky pro mikrokatétry a další prostorově omezené neurovaskulární nástroje staly standardní volbou materiálů mezi konstruktéry zařízení pracujícími na přístupových platformách s malým průměrem.
Polyimidová hadička je také ceněna pro svůj povrch s relativně nízkým třením a konzistentní toleranci vnitřního průměru, na obou záleží, když je hadička použita jako polyimidová vložka katétru, kolem které bude postaven tužší vnější dřík nebo výztužný oplet.
Uvnitř trubky: Typická konstrukce vrstev
Lékařské polyimidové hadičky se zřídka používají zcela samostatně v hotovém zařízení. Častěji je to základní nebo krycí vrstva ve vícevrstvé konstrukci katétru nebo pouzdra. Níže uvedený výřezový diagram ukazuje společné uspořádání, i když přesná kombinace vrstev se liší podle konstrukce zařízení.
- Vnější nátěr - volitelná lubrikační nebo barevně kódovaná vnější vrstva nanesená na základní trubici pro manipulaci a identifikaci.
- Výztuž opletem nebo cívkou - volitelné kovové nebo polymerové opletení umístěné mezi vrstvami pro zvýšení odolnosti proti zalomení a přenosu točivého momentu.
- Polyimidová stěna (základní trubka) - primární extrudovaná nebo litá polyimidová vrstva, která nese většinu mechanického a tepelného výkonu trubky.
- Lumen (vnitřní otvor) - otevřený kanál procházející trubicí, dimenzovaný podle funkce cílového zařízení, jako je dráha vodícího drátu nebo kanál pro podávání léčiva.
- Celá délka trubky - kontinuální dokončená trubka vyrobená před řezáním na konkrétní pracovní délky zařízení.
Klíčové vlastnosti, které jsou důležité pro design zařízení
Tepelná stabilita
Polyimid si zachovává své mechanické vlastnosti v širším teplotním rozsahu než většina plastů hadic používaných v lékařských zařízeních, což je důležité během kroků spojování přetavením, sterilizačních cyklů a jakéhokoli procesu, kdy je trubice vystavena teplu, zatímco jsou k ní připojeny další součásti.
Mechanická pevnost ve vztahu k tloušťce stěny
Charakteristickým znakem lékařských polyimidových hadiček je to, jak velkou pevnost v tahu si zachovává i při extrémně tenké tloušťce stěny. To umožňuje inženýrům navrhnout zařízení s malým vnějším průměrem, které stále odolává roztržení nebo delaminaci během navigace v klikaté anatomii.
Chemická odolnost a odolnost proti rozpouštědlům
Polyimid dobře odolává mnoha běžným rozpouštědlům a čisticím prostředkům používaným při výrobě zařízení, což snižuje riziko degradace vložky během navazujících kroků lepení, potahování nebo přetavování ve vícevrstvé konstrukci katétru.
Dielektrická a elektrická izolace
Polyimid je silný elektrický izolátor, vlastnost, která se přenáší z jeho širokého použití v aplikacích flexibilní izolace obvodů a drátů mimo lékařství a která se stává relevantní v zařízeních, která integrují snímací nebo ablační prvky v blízkosti hadiček.
Vlastnosti povrchu pro montáž zařízení
Relativně hladký vnitřní povrch s nízkým třením a těsná tolerance vnitřního průměru činí polyimidovou hadičku praktickou jako polyimidová vložka katetru, kterou během procedury opakovaně proklouznou vodicí dráty nebo jiné nástroje.
Typická velikost podle aplikace zařízení
Níže uvedená tabulka shrnuje obecné rozsahy vnitřních průměrů pozorované napříč běžnými kategoriemi zařízení, které používají lékařské polyimidové hadičky pro katétry a související aplikační systémy. Přesná velikost je vždy definována konkrétní konstrukcí zařízení a anatomií cíle.
| Kategorie zařízení | Typický vnitřní průměr | Typická role vrstvy |
|---|---|---|
| Neurovaskulární mikrokatétr | Kolem 0,4 mm | Základní vložka pod cop |
| Diagnostický katetr | Kolem 0,9 mm | Vnitřní vložka |
| Vložka vodícího drátu | Kolem 0,3 mm | Povlak nebo kryt cívky |
| Zavaděč Sheath Liner | Kolem 1,2 mm | Vnitřní vložka under braid |
| Endoskopický pracovní kanál | Cca 2,8 mm | Vložka pracovního kanálu |
| Katetr pro podávání léků | Kolem 0,6 mm | Dodávka lumen vložka |
Společné možnosti tloušťky stěny a tolerance
Tenkostěnné lékařské polyimidové hadičky se obvykle vyrábějí v široké škále standardních tlouštěk stěn, což poskytuje konstruktérům zařízení výchozí bod před tím, než je požadováno jakékoli vlastní dimenzování. Vzhledem k tomu, že tolerance vytlačování polyimidu mohou být udržovány těsné vzhledem k celkové tloušťce stěny, i ty nejtenčí standardní možnosti zůstávají praktické pro aplikace nosných vložek spíše než čistě kosmetické krytiny.
Polyimid versus PTFE a PROHLÉDNĚTE pro lékařské hadičky
Hadičky PTFE se široce používají tam, kde je prioritou extrémně nízké tření a široká chemická inertnost, ale obecně je nelze vytlačit na stejně tenké stěny s těsnou tolerancí, jaké dosahují hadičky z lékařského polyimidu, a mají tendenci být náchylnější k tečení při zatížení. Trubka PROHLÉDNĚTE nabízí silnou mechanickou houževnatost a často se volí pro tužší části hřídele, ale její schopnost tloušťky stěny při velmi malých průměrech je obvykle méně příznivá než u polyimidu a jde o tvrdší materiál pro zpracování na ultra tenké vložky.
V praxi mnoho konstrukcí vícevrstvých katétrů používá polyimid jako vnitřní výstelku pro svou tenkostěnnou pevnost a rozměrovou přesnost, PTFE jako mazací vnitřní povlak, kde je prioritou prokluzování, a PEEK nebo podobné technické plasty v tužších proximálních částech dříku, kde je větší mechanická tuhost než tenkost stěny.
| Majetek | Polyimid | PTFE | PEEK |
|---|---|---|---|
| Schopnost tenké stěny | Velmi vysoká | Mírný | Nižší |
| Mazání povrchu | Mírný | Velmi vysoká | Mírný |
| Hromadná mechanická houževnatost | Dobré na tenké stěny | Nižší, prone to creep | Vysoká |
Uchování majetku při zvýšené teplotě
Lepení přetavením, kroky tepelného smršťování a sterilizační procesy – to vše vystavuje součásti katétru zvýšené teplotě během výroby nebo přípravy. Níže uvedená ilustrativní tabulka porovnává, jak relativní trendy zachování vlastností pro polyimid, PTFE a PEEK stoupají při zpracování nebo použití, na základě obecných vzorců chování materiálů běžně uváděných ve zdrojích polymerního inženýrství spíše než na konkrétním laboratorním testu.
Kde se běžně používají lékařské polyimidové hadičky
Polyimidové hadičky pro mikrokatétry jsou jednou z nejviditelnějších aplikací, ale materiál se objeví v širší sadě kategorií zařízení, jakmile se zváží výhody jeho tenké stěny a rozměrové stability.
- Zařízení pro neurovaskulární přístup, včetně mikrokatétrů používaných pro navigaci malých, klikatých mozkových cév.
- Kardiovaskulární katétry, kde polyimidová vložka katétru podporuje splétaný nebo stočený vnější dřík.
- Povlaky a vložky vodicích drátů, které vyžadují tenké, rozměrově stabilní vnější pokrytí.
- Zaváděcí pochvy a zaváděcí systémy pro strukturální srdeční a periferní cévní výkony.
- Endoskopické nástrojové kanály a vložky pracovních kanálů.
- Lumeny katétru pro dodávání léků a tekutin, kde je důležitá chemická odolnost vůči podávané látce.
- Elektrofyziologické a diagnostické katétry, které kombinují polyimidovou vložku se snímacími nebo ablačními součástmi.
Výrobní aspekty pro inženýry zařízení
Extruze versus Multi-Layer Co-Extrusion
Jednovrstvá lékařská polyimidová hadička funguje dobře jako samostatná vložka, ale mnoho návrhů vyžaduje vícevrstvé nebo vícelumenové konstrukce postavené v jediném kontinuálním procesu, což snižuje počet následných montážních kroků a spojů v hotovém zařízení.
Integrace opletení a cívky
Je-li požadován přenos točivého momentu nebo odolnost proti zalomení, je na základní polyimidovou trubici před aplikací vnějšího pláště přidána opletená nebo spirálová vrstva, což je proces, který vyžaduje přísnou kontrolu rozměrové konzistence podkladové vložky, aby se zabránilo nerovnoměrnému pokrytí vyztužením.
Barevné Kódování A Identifikace
Protože v jednom zařízení může být přítomno více lumenů nebo vrstev, při výrobě se často používají barevně kódované vnější povlaky nebo pigmentované vrstvy, které pomáhají operátorům a montážním technikům rozlišovat mezi trubicemi podobné velikosti.
Vlastní požadavky na velikost a toleranci
Standardní možnosti tloušťky stěny a průměru pokrývají většinu běžných platforem zařízení, ale spolupráce s dodavatelem lékařských polyimidových hadiček, který dokáže vyhovět požadavkům na vlastní rozměry, je užitečná pro zařízení s neobvyklými požadavky na lumen nebo profil.
Běžné chyby, kterým je třeba se vyhnout při specifikaci polyimidových trubek
- Určení tloušťky stěny bez potvrzení, jak interaguje s plánovanou vrstvou opletení nebo spirálové výztuže.
- Přehlédnutí rozdílu v mazivosti povrchu ve srovnání s PTFE, když je prokluz vodícího drátu prioritou.
- Předpokládejme, že jedna tloušťka stěny funguje pro celou délku zařízení namísto zvažování zúžených nebo přechodových zón.
- Výběr dodavatele bez potvrzení schopnosti tolerance vnitřního průměru pro aplikace s úzkým lumenem.
- Přeskočení prvních rozhovorů s výrobcem lékařských polyimidových hadiček o tom, jak se hadička spojí se sousedními vrstvami během montáže.
O Ningbo Linstant Polymer Materials
Od svého založení v roce 2014 se Ningbo Linstant Polymer Materials Co., Ltd. specializuje na extruzní zpracování, potahování a následné zpracování lékařských polymerových hadiček. Zaměření společnosti na výrobce zdravotnických prostředků se soustředí na přesnost, konzistentní výstup a rozmanité možnosti vývoje procesů.
Linstant provozuje kontrolované dílenské prostředí o rozloze téměř 20 000 metrů čtverečních, které je vybaveno 15 importovanými vytlačovacími linkami různých velikostí šneků s možností koextruze jedné, dvou a tří vrstev, osmi vytlačovacími linkami PEEK, dvěma vstřikovacími linkami, téměř 100 sadami tkacího, pružícího a nanášecího zařízení a čtyřiceti sadami svařovacích a tvarovacích zařízení.
Pokrytí produktu zahrnuje extrudované jedno a vícevrstvé hadičky, jedno a víceprůsvitové hadičky, jedno, dvou a třívrstvé balónkové hadičky, spirálové a pletené zesílené pláště, speciální inženýrský materiál PEEK a PI hadičky a řadu řešení pro povrchovou úpravu. Jako výrobce lékařských polyimidových hadiček a dodavatel lékařských polyimidových hadiček se Linstant řídí filozofií, že materiály jsou základem a řemeslné zpracování je klíčem, buduje propojené platformy napříč fluoroplasty, polyimidy, procesy splétání a povrchové úpravy.
Skupina, která působí prostřednictvím dceřiných společností, které spravují své vlastní specializované obory, přičemž zůstává úzce koordinována, pracuje na prohloubení inovací produktů a kvality služeb jako dodavatel polyimidových hadiček pro lékařské účely partnerům v celém odvětví lékařských technologií.
Často kladené otázky
Q1. Co jsou lékařské polyimidové hadičky?
Tenkostěnná plastová hadička vytlačovaná nebo odlévaná z polyimidové pryskyřice, používaná jako vložka, pouzdro nebo konstrukční vrstva uvnitř katétrů, mikrokatétrů a podobných minimálně invazivních zařízení.
Q2. K čemu se používají polyimidové trubky?
Běžně se používá jako vložka katétru, součást hřídele mikrokatétru, povlak vodícího drátu, vložka zaváděcího pouzdra a vložka pracovního kanálu v endoskopických nástrojích.
Q3. Proč se polyimid používá v lékařských zařízeních?
Kombinuje velmi tenkou dosažitelnou tloušťku stěny se smysluplnou pevností v tahu, tepelnou stabilitou a chemickou odolností, což je kombinace, kterou je obtížné sladit s jinými plasty trubek při stejné tloušťce stěny.
Q4. Jaké jsou výhody polyimidových trubek?
Mezi klíčové výhody patří pevnost tenké stěny, těsná rozměrová tolerance, vysoká teplotní stabilita, dobrá chemická odolnost a silné elektrické izolační vlastnosti.
Q5. Jaké aplikace používají lékařské polyimidové hadičky?
Neurovaskulární a kardiovaskulární katétry, mikrokatétry, vložky vodicích drátů, zaváděcí pouzdra, endoskopické kanály a katétry pro podávání léků, všechny běžně používají polyimidové hadičky.
Q6. Jsou polyimidové hadičky vhodné pro katetry?
Ano, polyimidové hadičky pro katétry jsou běžnou volbou jako vnitřní vložka, zejména u konstrukcí s malým průměrem a vícevrstvých dříků katétrů.
Q7. Jaký je rozdíl mezi polyimidovými a PTFE hadičkami?
Polyimid generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Q8. Polyimid vs PEEK, který je lepší pro lékařské hadičky?
Ani jedno není univerzálně lepší. Polyimid vyhovuje aplikacím tenkostěnných vložek, zatímco PEEK je často volen pro tužší proximální části dříku, kde je mechanická houževnatost důležitější než tenkost stěny.
