V moderní lékařské technice se minimálně invazivní chirurgie a intervenční léčba staly důležitými prostředky léčby mnoha komplexních onemocnění. Aby bylo možné splnit tyto vysoce přesné a vysoce spolehlivé aplikace, Trubky vyztužené opletením se postupně staly klíčovými součástmi zdravotnických prostředků díky svému vynikajícímu výkonu a flexibilitě. Trubičky vyztužené opletením výrazně zlepšují odolnost proti roztržení, pevnost sloupku a přenos točivého momentu trubky vložením kovové nebo vláknité pletené struktury mezi dvě vrstvy materiálů. Jsou široce používány v koronárních tepnách, elektrofyziologii, strukturálním srdci, periferních, neurologických, urinárních, respiračních a dalších oborech.
Hlavní výhodou Trubky vyztužené opletením spočívá v kombinaci kevlarové výztuže a nerezového opletu. Kevlarové vlákno je široce používáno v letectví, neprůstřelných zařízeních a dalších oborech díky extrémně vysoké pevnosti v tahu a lehkým vlastnostem. V Vyztužená hadička opleteníms se jako výztužná vrstva používá kevlarové vlákno, které nejen zlepšuje pevnost trubky, ale také zvyšuje její pružnost a odolnost proti nárazu. Opletení z nerezové oceli dále zvyšuje odolnost trubky proti korozi a opotřebení, takže si stále může udržet stabilní výkon v drsném prostředí.
Navíc design PTFE obložení Vyztužená hadička opletením má vynikající chemickou kompatibilitu a nízké třecí vlastnosti. PTFE (polytetrafluorethylen) jako materiál vnitřní vrstvy může účinně zabránit úniku tekutin nebo plynů a má extrémně nízkou propustnost, která je vhodná pro přepravu vysoce čistých produktů, zpracování potravin, lékařské vybavení a další obory. Toto provedení výstelky nejen zvyšuje životnost potrubí, ale také snižuje náklady na údržbu.
Trubky vyztužené opletením jsou široce používány v lékařské oblasti. Vysoká přesnost, vysoký výkon řízení točivého momentu a dobrá biokompatibilita lékařských pletených hadic z nich činí důležitou součást klíčového lékařského vybavení, jako je minimálně invazivní chirurgie a intervenční léčba.
Například, Vyztužená hadička opletením v kombinaci s PI materiálem (polyimidem) a kevlarovým vláknem má nejen vynikající pevnost a teplotní odolnost, ale má také dobrý izolační výkon a provozní flexibilitu, což je vhodné pro různé lékařské přístroje, jako jsou lumen vodicích drátů, punkční nástroje a intervenční pouzdra.
Při zásahu do koronární tepny se hadičky vyztužené opletením používají v klíčových zařízeních, jako jsou balonkové katetry a dodávací systémy aortální chlopně. Jeho vysoký výkon při řízení točivého momentu a dobrá odolnost proti roztržení mu umožňují hladkou navigaci ve složitých cévních strukturách a zajišťují bezpečnost a efektivitu operace.
Kromě toho aplikace vyztužených hadic opletením v elektrofyziologických mapovacích katétrech, řiditelných pouzdrech, vodicích katétrech a dalším vybavení také prokazuje jejich vynikající výkon při vysoké přesnosti a vysoké spolehlivosti.
Jaké jsou konstrukční prvky Trubky vyztužené opletením ?

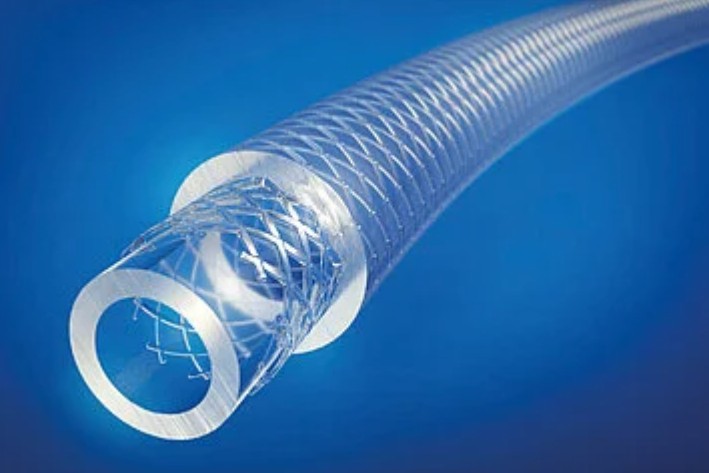

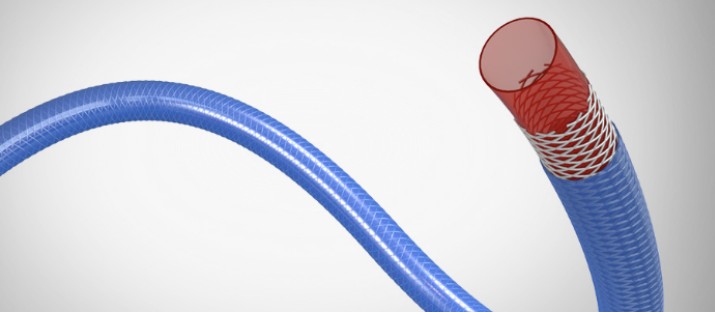

Konstrukční prvky Trubky vyztužené opletením obvykle zahrnují vnitřní vrstvu, střední vrstvu a vnější vrstvu, přičemž každá vrstva má svou specifickou funkci a výběr materiálu. Následuje podrobné složení struktury:
Vnitřní vrstva (podšívka): Vnitřní vrstva je v přímém kontaktu s kapalinou a vyžaduje se, aby měla dobrou odolnost vůči médiím a těsnicí vlastnosti, aby se zajistilo, že kapalina nebude kontaminována během přenosu. Mezi běžné materiály vnitřní vrstvy patří PTFE (polytetrafluorethylen), FEP (fluorovaný etylen propylen), PEBAX (polyetherimid), TPU (termoplastický polyuretan), PA (polyamid) a PE (polyethylen).
Střední vrstva (výztužná vrstva): Střední vrstva je jádrovou částí pletené vyztužené trubky, obvykle tkané kovovým drátem (jako je drát z nerezové oceli, drát ze slitiny niklu a titanu) nebo vláknem (jako je Kevlar®, LCP). Tato vrstva poskytuje nejen požadovanou pevnost v tahu a tlakovou únosnost, ale také dává trubce vynikající pružnost v ohybu a odolnost proti opotřebení. Způsob opletení může být 1 na 1, 1 na 2 nebo 2 na 2 a hustota opletení je obvykle mezi 25 a 125 PPI a lze ji plynule upravovat podle potřeby.
Vnější vrstva (ochranná vrstva): Vnější vrstva je umístěna na vnější straně a její hlavní funkcí je chránit výztužnou vrstvu a vnitřní vrstvu před poškozením vnějším prostředím. Mezi běžné materiály vnější vrstvy patří PEBAX, nylon, TPU, PET (polyester), polyethylen atd., které mají dobrou odolnost proti opotřebení, odolnost proti povětrnostním vlivům a odolnost proti UV záření. Kromě toho lze do vnější vrstvy přidat identifikaci barev, retardéry hoření a antistatická činidla, aby byly splněny specifické požadavky aplikace.
Vrstva vazby: V některých případech, aby se zajistilo těsné spojení mezi vrstvami materiálů, je mezi vnitřní vrstvu a výztužnou vrstvu umístěna spojovací vrstva. Spojovací vrstva je obvykle vyrobena ze speciálních lepidel nebo nátěrových materiálů pro zlepšení pevnosti spojení mezi vrstvami a stability celkové konstrukce.
Další volitelné struktury:
Vývojový kruh nebo vývojový bod: V některých lékařských aplikacích, aby se usnadnilo pozorování pomocí rentgenu nebo jiných zobrazovacích technik, je k trubici přidán vyvolávací kroužek nebo vyvolávací bod, který je obvykle vyroben ze slitiny platiny a iridia, pozlacených nebo neradiotransparentních polymerních materiálů.
Konstrukce výztužného žebra: V některých vysokotlakých aplikacích nebo aplikacích s vysokým zatížením se na vnější stranu trubky přidávají výztužná žebra, aby se dále zlepšila její strukturální pevnost a stabilita.
Systém ohýbání řízený kroužkem taženým drátem: V aplikacích, kde je vyžadována přesná kontrola úhlu ohybu, může být navržen systém ohýbání řízený tahem drátu, který zajistí, že si trubka může během používání udržet stabilní tvar a výkon.

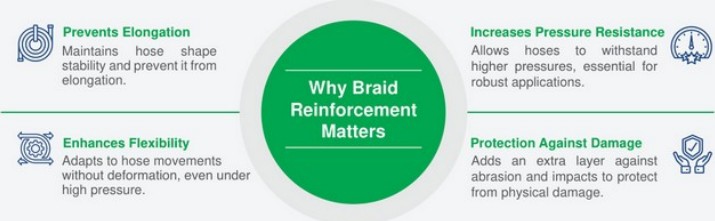

Jaká je klíčová role výztužného materiálu? Vyztužená hadička opletením ?
Výztužný materiál Braid Reinforced Tubing hraje zásadní roli při zlepšování jeho výkonu. Výztužný materiál se obvykle nachází ve střední vrstvě trubky a je vytvořen opletením nebo navinutím pro zvýšení pevnosti, houževnatosti a odolnosti trubky v tlaku. Níže jsou uvedeny klíčové role výztužného materiálu a jeho podrobný popis:
1. Zlepšete odolnost v tlaku:
Splétané výztužné materiály (jako je drát z nerezové oceli, Kevlar®, LCP atd.) mohou výrazně zlepšit odolnost trubky v tlaku, takže si stále může zachovat strukturální stabilitu pod vysokým tlakem. Například pletený vyztužený katétr vyrobený z ocelového drátu 304 a lékařských polymerních materiálů může účinně zabránit skládání katétru a zvýšit jeho odolnost vůči tlaku. Kromě toho aplikace vyztužených hadic ve vysokotlakých potrubích také ukazuje, že jejich výztužné materiály mohou odolat hydraulickému tlaku až 5000 PSI.
2. Vylepšený výkon kontroly torzu:
Konstrukční provedení pleteného vyztuženého materiálu mu umožňuje poskytovat dobrou kontrolu torzní schopnosti. V lékařských zařízeních, jako jsou aplikační systémy aortální chlopně a elektrofyziologické mapovací katétry, je vysoká účinnost řízení torzní Vyztužená hadička opletením zajišťuje stabilitu a přesnost katétru při složitých operacích. Kromě toho může výztužný materiál Braid Reinforced Tubing optimalizovat svůj torzní výkon úpravou úhlu a hustoty opletení.
3. Zabraňte prodloužení a deformaci:
Splétané výztužné materiály mohou účinně zabránit prodlužování nebo deformaci trubky během používání. Například v hydraulických systémech mohou opletené vyztužené trubky udržet stálost svého tvaru a vyhnout se deformaci v důsledku únavy materiálu i při vysokém tlaku a dynamickém zatížení. Tato funkce je zvláště důležitá pro lékařské přístroje, které vyžadují přesné ovládání, jako jsou neurovaskulární mikrokatétry a řiditelná pouzdra.
4. Poskytněte další ochranu:
Opletené výztužné materiály nejen zlepšují mechanické vlastnosti trubky, ale také jí poskytují dodatečnou fyzickou ochranu. Například u ohebných spojovacích trubek odolných proti výbuchu je střední výztužná vrstva obvykle složena z drátěného pleteného pletiva nebo vyztužovacích materiálů z vláken, které mohou účinně zabránit vnějším nárazům a opotřebení a zajistit pevnost a stabilitu spoje. Kromě toho mohou pletené výztužné materiály dále zlepšit svou odolnost proti opotřebení a protiskluzové vlastnosti zvýšením drsnosti povrchu trubky nebo přidáním protiskluzového povlaku.
5. Optimalizujte využití materiálu:
Konstrukční řešení pletených výztužných materiálů umožňuje jejich optimalizaci podle silových požadavků komponentů, a tím plně využít jejich výhody vysoké pevnosti. Například v kompozitních materiálech mohou být vláknité pletené sítě uspořádány směrově podle směru síly součásti, aby se zlepšila účinnost využití vyztužovacích materiálů. Tato konstrukce nejen zlepšuje celkový výkon potrubí, ale také snižuje náklady na použití materiálu.
6. Přizpůsobte se různým pracovním prostředím:
Rozmanitost a nastavitelnost pletených výztužných materiálů jim umožňuje přizpůsobit se různým pracovním prostředím. Například u pryžových hadic pro jadernou energetiku je výztužná vrstva obvykle tkaná nebo ovinutá vláknitými materiály. Tyto materiály mají vysokou pevnost a houževnatost, což může účinně zlepšit tahové a tlakové vlastnosti hadice. Kromě toho se pletené výztužné materiály mohou také přizpůsobit různým pracovním podmínkám úpravou svých způsobů tkaní (jako je plátnová vazba, keprová vazba, křížová vazba atd.), což zajišťuje, že hadice může fungovat stabilně v různých složitých prostředích.
Aplikace Trubky vyztužené opletením
Trubky vyztužené opletením jsou široce používány v různých lékařských oborech díky jejich vynikajícímu výkonu a flexibilitě. Jejich vysoký výkon při řízení točivého momentu a dobrá biokompatibilita z nich činí důležitou součást klíčového lékařského vybavení, jako je minimálně invazivní chirurgie a intervenční terapie.
1. Koronární intervence: Trubky vyztužené opletením hrají důležitou roli při koronární intervenci. Jejich vysoká tlaková odolnost a dobrá torzní kontrola jim umožňuje hladký průchod složitými cévními strukturami, což zajišťuje bezpečnost a efektivitu operace. Například vyztužené hadičky Trubky vyztužené opletením se používají v klíčových zařízeních, jako jsou balónkové katétry a dodávací systémy aortální chlopně.
2. Elektrofyziologická intervence: Při elektrofyziologických intervencích jsou díky vysokému výkonu kontroly torze a dobré vodivosti Trubky vyztužené opletením ideální volbou pro elektrofyziologické mapovací katetry. Mohou poskytovat přesné řízení točivého momentu pro zajištění stabilní navigace katétru ve složitých srdečních strukturách.
3. Strukturální srdeční intervence: Trubky vyztužené opletením jsou také široce používány při strukturální srdeční intervenci. Jejich vysoká podpůrná síla a dobrá odolnost proti ohýbání jim umožňují účinně podporovat implantaci složitých struktur, jako jsou srdeční chlopně.
4. Periferní vaskulární intervence: Při periferní vaskulární intervenci jim vysoká flexibilita a dobrá torzní odolnost Trubky vyztužené opletením umožňují přizpůsobit se složitým cévním cestám a zajistit hladký průběh operace.
5. Neurologická intervence: Aplikace Trubky vyztužené opletením v neurologické intervenci je zvláště prominentní. Jeho vysoká torzní kontrola a dobrá biokompatibilita mu umožňují procházet složitými neurovaskulárními strukturami, což zajišťuje přesnost a bezpečnost operace.
6. Močová intervence: Při urologickém zákroku umožňuje vysoká flexibilita a dobrý výkon proti ohybu hadičky vyztužené opletem projít složitými strukturami močového systému a zajistit hladký průběh operace.
7. Respirační zásah: Aplikace Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Mikrokatétr: Aplikace Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Zaváděcí systém aortální chlopně: Aplikace Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Řiditelné pouzdro: Aplikace Trubky vyztužené opletením v řiditelných pochvách je také velmi výrazný. Jeho vysoká torzní kontrola a dobrá odolnost proti ohybu mu umožňují projít složitými cévními strukturami, což zajišťuje přesnost a bezpečnost operace.
11. Vodicí katetry: Braid Reinforced Tubings jsou také široce používány ve vodicích katétrech. Jeho vysoká flexibilita a dobrá odolnost proti ohybu mu umožňují projít složitými cévními strukturami a zajistit hladký průběh operace.
Proč může Trubky vyztužené opletením stát se klíčovou součástí vysoce přesné lékařské péče?
Braid Reinforced Tubings se staly nepostradatelným a důležitým produktem v moderní lékařské péči díky svému vynikajícímu výkonu a flexibilním zákaznickým službám. Jeho výkonnostní výhody se odrážejí především v následujících aspektech:
Vysoká odolnost proti roztržení a pevnost sloupu: Braid Reinforced Tubings výrazně zlepšují tlakovou odolnost trubky vložením kovové nebo vláknité pletené struktury mezi dvě vrstvy materiálu. Tato konstrukce umožňuje udržovat strukturální stabilitu při vysokém tlaku a je vhodná pro aplikace, které vyžadují vysokou spolehlivost.
Například v lékařské oblasti jsou Braid Reinforced Tubings široce používány v perkutánních koronárních katétrech, balónkových katétrech, neurovaskulárních mikrokatétrech a dalších zařízeních k zajištění jejich stability a bezpečnosti ve složitých vaskulárních strukturách.
Vynikající přenos točivého momentu: Střední vrstva Braid Reinforced Tubing je obvykle tkaná kovovými dráty nebo vlákny a toto konstrukční řešení jí poskytuje dobrou kontrolu torzní schopnosti.
V lékařských zařízeních, jako jsou aplikační systémy aortální chlopně a elektrofyziologické mapovací katétry, zajišťuje vysoký výkon kontroly torzního torzního vedení Braid Reinforced Tubings přesnost a stabilitu katétru při složitých operacích. Splétaná vyztužená polyimidová trubice (PI) poskytovaná společností Zeus má navíc vynikající schopnosti přenosu točivého momentu a je vhodná pro aplikace, které vyžadují vysokou flexibilitu a pevnost.
Nastavitelná tvrdost: Trubky vyztužené opletením může upravit kombinaci materiálů a hustotu opletení podle potřeb zákazníka, aby bylo dosaženo přizpůsobení různé tvrdosti. Tato flexibilita umožňuje přizpůsobit se různým aplikačním scénářům, od měkkých katétrů po tuhé podpůrné struktury, aby vyhovovaly specifickým potřebám.
Například PI splétané trubky kombinují vysokou pevnost a teplotní odolnost PI materiálů s flexibilitou pletených struktur, aby se staly kompozitním trubkovým materiálem s vynikající kontrolou kroucení, pružností, pevností a tlačitelností.
Krátká dodací lhůta a stabilní výroba: Vzhledem k tomu, že materiály vnitřní a vnější vrstvy lze vyrábět nezávisle, je výrobní proces vyztužených hadic opletením efektivnější a může zkrátit cyklus dodání. Zároveň jeho výrobní prostředí obvykle splňuje standard 10 000 úrovní čistých prostor, aby bylo zajištěno, že kvalita produktu splňuje požadavky aplikací zdravotnických zařízení. Tento efektivní způsob výroby nejen zlepšuje efektivitu výroby, ale také snižuje výrobní náklady, díky čemuž je produkt na trhu konkurenceschopnější.

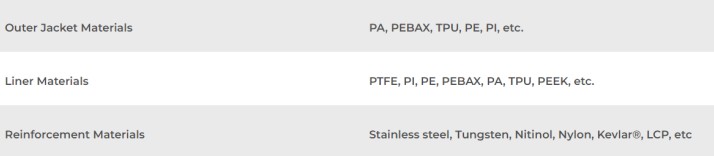

Přizpůsobená služba: Přizpůsobená služba Trubky vyztužené opletením je vrcholem. Zákazníci si mohou vybrat materiály vnitřní a vnější vrstvy a výztužné materiály, jako je PTFE, PI, PEBAX, TPU, PA atd. podle specifických potřeb, aby vyhovovaly potřebám různých aplikačních scénářů.
Například, braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Následné zpracování: Za účelem dalšího zlepšení výkonu a použitelnosti produktu prochází vyztužená hadička opletením obvykle sérii úprav po zpracování, jako je tvarování špičky, lepení, zužování a další procesy. Tyto úpravy mohou zlepšit konektivitu a provozuschopnost trubice, díky čemuž je spolehlivější ve složitých prostředích. Například vnitřní a vnější vrstva PI opletené trubky jsou obě potaženy pokročilým procesem ponořování, aby byla zajištěna její dobrá chemická kompatibilita a mechanické vlastnosti.
Budoucí vývojový trend Trubky vyztužené opletením se odráží především v následujících aspektech:
Inovace materiálu: S vývojem nové technologie materiálů budou Braid Reinforced Tubings používat více vysoce výkonných vláknitých materiálů, jako je aramid, uhlíková vlákna atd., aby se zlepšily jejich lehké a vysoce pevné vlastnosti. Současně se také zvýší používání materiálů šetrných k životnímu prostředí, jako jsou recyklovatelné a biologicky rozložitelné materiály, což povede průmysl k udržitelnému rozvoji.
Technologický pokrok: Aplikace intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Rozšíření aplikačních oblastí: Oblasti použití Trubky vyztužené opletením se bude dále rozšiřovat, a to zejména v oborech zdravotnické techniky (jako jsou endoskopy a katetry), nové energetiky (zařízení pro větrnou a solární energii) atd. S urychlením urbanizace a popularizací konceptu výstavby chytrých měst roste poptávka po inteligentním řízení systémů podzemních potrubních sítí, což přinese nové možnosti rozvoje pro Braid Reinforced Tubings.
Inteligence a udržitelnost: S rozvojem technologie internetu věcí bude Braid Reinforced Tubings integrovat více senzorů a komunikačních modulů pro realizaci monitorování v reálném čase a odesílání dat o stavu potrubí a poskytovat přesnější informační podporu pro údržbu městské potrubní sítě. Zároveň s prosazováním konceptu cirkulární ekonomiky bude výroba Braid Reinforced Tubings využívat více recyklovatelných materiálů, aby se snížil dopad na životní prostředí.
Přizpůsobená služba: V budoucnu bude přizpůsobená služba Braid Reinforced Tubings flexibilnější, aby vyhovovala potřebám různých aplikačních scénářů. Například díky optimalizaci složení materiálu a výrobního procesu budou mít vyztužené plastové trubky lepší mechanické vlastnosti a chemickou stabilitu, aby se mohly přizpůsobit náročnějším aplikačním prostředím. Navíc, s posilováním trendů personalizované spotřeby, budou pletené vyztužené trubky poskytovat více přizpůsobené služby, jako jsou speciální specifikace a funkční přizpůsobení, aby vyhovovaly potřebám různých příležitostí.
S neustálým pokrokem ve vědě o materiálech a inženýrských technologiích se výkon a rozsah použití hadic vyztužených opletením dále rozšíří. V budoucnu se kombinace kevlarové výztuže a nerezového opletu přiblíží potřebám vyšší pevnosti a nižší hmotnosti. Konstrukce PTFE obložení a vysokotlakých trubek bude zároveň také inteligentnější, aby splňovala požadavky na vysokou přesnost ve složitých pracovních podmínkách.
V lékařské oblasti, Trubky vyztužené opletením bude i nadále podporovat rozvoj minimálně invazivní chirurgie a intervenční léčby, zejména ve vysoce přesných oborech, jako jsou neurovaskulární a kardiovaskulární. V průmyslové oblasti se jeho aplikace ve scénářích s vysokým tlakem, odolností proti korozi a nárazu bude nadále rozšiřovat a bude poskytovat silnou podporu inteligentní výrobě a zelené výrobě.
