PTFE leptaná trubice se používá především při výrobě vysoce přesných zdravotnických prostředků včetně kardiovaskulárních katetrů, vaskulárních stentů a nervových implantátů. Jeho základní hodnota spočívá v kombinaci ultra nízkého tření s vynikající biokompatibilitou a chemickou odolností – díky čemuž je nepostradatelný všude tam, kde hadičky musí hladce klouzat po lidském těle, aniž by spouštěly nežádoucí reakce. Leptaná trubička z PTFE, nanášená chemickým leptáním na vnější průměry katétru a používaná spolu s teplem smrštitelnými hadičkami RVP, tvoří odolnou vnitřní výstelku lumenu, která dramaticky snižuje tření při zachování strukturální integrity.
Co je PTFE leptaná trubice a jak se vyrábí?

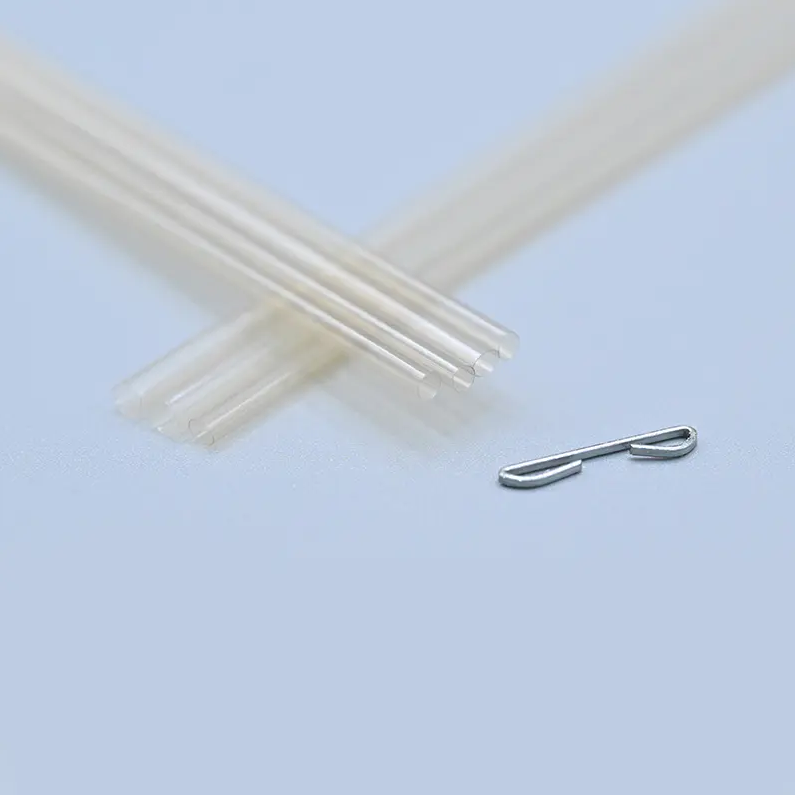

Leptaná trubice z PTFE (polytetrafluorethylenu) je specializovaná trubice z fluoropolymeru, jejíž vnější povrch byl chemicky ošetřen pro zvýšení schopnosti lepení. Ve svém přirozeném stavu je PTFE notoricky obtížné spojit s jinými materiály kvůli jeho nepřilnavým vlastnostem. Chemické leptání – obvykle pomocí naftalenu sodného nebo podobných činidel – upravuje povrch na molekulární úrovni a vytváří reaktivní místa, která umožňují lepidlům a povlakům vytvořit silnou vazbu.
V aplikacích lékařských zařízení je leptaná PTFE trubice nanesena na vnější průměr (OD) katétrů a poté spárována s FEP (Fluorinated Ethylene Propylene) teplem smrštitelnými hadičkami. Když se FEP teplem smrští, zapouzdří PTFE vložku a pevně ji uzamkne na místě, čímž vytvoří hladký vnitřní lumen s nízkým třením. Tato dvoumateriálová konstrukce je široce používána napříč intervenčními a chirurgickými katétry.
Klíčové aplikace PTFE leptané trubice
PTFE leptaná trubice se široce používá v kardiovaskulárních a neurochirurgických oborech, kde nelze vyjednávat o přesnosti a biokompatibilitě. Níže jsou uvedeny hlavní oblasti použití:
Kardiovaskulární katetry
Při srdečních katetrizačních výkonech musí katetr vést klikaté arteriální cesty s minimálním odporem. PTFE leptaná trubice poskytuje vnitřní obložení s nízkým třením což umožňuje hladký posun vodicích drátů a balónkových katétrů, což zkracuje dobu procedury a minimalizuje poranění cévy. Jeho chemická inertnost zajišťuje, že nereaguje s kontrastními látkami, fyziologickým roztokem nebo krevními složkami.
Systémy pro zavádění cévních stentů
Katétry pro zavedení stentu vyžadují přesnou zatlačitelnost a sledovatelnost. PTFE vložka snižuje tření mezi stentem a stěnou katétru, což umožňuje kontrolované a přesné nasazení stentu. U koronárních a periferních cévních intervencí to může být rozdíl mezi úspěšným umístěním a procedurální komplikací.
Nervové implantáty a neurochirurgická zařízení
V neurochirurgii se PTFE leptané trubičky používají ve svodech hluboké mozkové stimulace (DBS), komorových zkratech a dalších nervových implantátech. Materiál je vynikající dielektrická izolace (dielektrická pevnost přibližně 60 kV/mm) chrání citlivé elektrické signály, zatímco jeho biokompatibilita minimalizuje reaktivitu tkáně po dlouhou dobu implantace.
Diagnostická a intervenční endoskopie
Pracovní kanály v endoskopech a bronchoskopech potažené PTFE těží z chemické odolnosti materiálu, zejména při vystavení enzymatickým čisticím a dezinfekčním prostředkům. Nepřilnavý povrch také zabraňuje ulpívání biologických usazenin na stěně lumenu.
Lékové balónkové (DCB) katétry
V balonkových systémech uvolňujících léčivo zajišťuje vložka PTFE hladké skládání a rozkládání balónku během nafukování, přičemž zůstává chemicky inertní vůči potahu léčiva a zachovává účinnost léčiva během dodávání.
Šest hlavních výhod leptané trubice z PTFE
Následující tabulka shrnuje šest hlavních výhod výkonu a jejich význam pro konstrukci zdravotnických zařízení:
| Výhoda | Klíčový parametr | Přínos aplikace |
|---|---|---|
| Optimální mazivost | Koeficient tření již od 0,04 | Hladká navigace katetru v cévách |
| Biokompatibilita | Vyhovuje normě ISO 10993 | Bezpečné pro dlouhodobou implantaci |
| Dielektrická izolace | ~60 kV/mm dielektrická pevnost | Integrita signálu v nervových implantátech |
| Chemická odolnost | Odolává prakticky všem rozpouštědlům a kyselinám | Stabilní ve sterilizačních a čisticích procesech |
| Odolnost vůči povětrnostním vlivům | Stabilní od -200°C do 260°C | Spolehlivá při sterilizaci (EtO, gama, autokláv) |
| Zpomalení hoření | Třída UL94 V-0 | Zvýšená bezpečnost v elektrochirurgickém prostředí |
Optimální mazivost
PTFE má typicky jeden z nejnižších koeficientů tření ze všech pevných materiálů mezi 0,04 a 0,10 v závislosti na zatížení a rychlosti. U katétrových intervencí to znamená menší zaváděcí sílu, menší nepohodlí pacienta a nižší riziko perforace cévy během složité navigace. Při leptání a kombinaci s FEP over-tubingem je tato mazivost zachována, zatímco pevnost spoje je výrazně zlepšena.
Biokompatibilita
PTFE je klasifikován jako biologicky inertní materiál a v implantovatelných zařízeních se používá od 50. let 20. století. Nespouští zánětlivé reakce, neabsorbuje rychle proteiny a je odolný vůči ulpívání bakterií. PTFE leptané trubice používané v kardiovaskulárních a nervových aplikacích musí splňovat ISO 10993 normy biokompatibility , které hodnotí cytotoxicitu, senzibilizaci a systémovou toxicitu – kritéria, která PTFE trvale splňuje.
Dielektrická izolace
S dielektrickou konstantou přibližně 2,1 a dielektrickou pevností blízkou 60 kV/mm poskytuje PTFE leptaná trubice vynikající elektrickou izolaci. To je kritické u neurálních stimulačních elektrod a elektrofyziologických katétrů, kde by únik signálu mohl ohrozit výkon zařízení nebo způsobit nechtěnou stimulaci tkáně.
Chemická odolnost
PTFE je chemicky inertní vůči téměř všem známým rozpouštědlům, kyselinám a zásadám – včetně koncentrované kyseliny sírové, kyseliny fluorovodíkové a většiny organických rozpouštědel. Díky tomu jsou leptané zkumavky PTFE kompatibilní s agresivními sterilizačními činidly a kontrastními médii používanými při postupech s naváděným zobrazením. Výrobci zařízení těží z delší trvanlivosti a stabilního výkonu během několika sterilizačních cyklů.
Odolnost vůči počasí a teplotě
PTFE si zachovává své mechanické a chemické vlastnosti ve výjimečném teplotním rozsahu, od -200 °C až 260 °C . Tato stabilita znamená, že si prostředky zachovávají svou rozměrovou přesnost a povrchové vlastnosti prostřednictvím ethylenoxidu (EtO), gama záření a sterilizace v autoklávu – což jsou všechny běžné metody při výrobě zdravotnických prostředků.
Zpomalení hoření
PTFE dosahuje hodnocení zpomalování hoření UL94 V-0, což znamená, že samozháše do 10 sekund po odstranění zdroje plamene a neodkapávají hořící částice. V elektrochirurgických a energeticky založených katétrových aplikacích je tato vlastnost kritickým bezpečnostním faktorem, zejména v prostředí operačních sálů, kde musí být minimalizováno riziko vznícení.
Leptaná trubice PTFE vs. jiné materiály vložky katétru
Inženýři zařízení často porovnávají PTFE s alternativními materiály vložky. Níže uvedená tabulka poskytuje přímé srovnání:
| Materiál | Koeficient tření | Biokompatibilita | Maximální teplota (°C) | Chemická odolnost | Leptanost (leptaná) |
|---|---|---|---|---|---|
| PTFE (leptané) | 0,04–0,10 | Výborně | 260 | Výborně | Vysoká (po leptání) |
| FEP | 0,10–0,20 | Dobře | 200 | Dobře | Mírný |
| Nylon (PA) | 0,15–0,40 | Dobře | 120 | Mírný | Vysoká |
| PROHLÉDNĚTE | 0,35–0,45 | Výborně | 250 | Dobře | Vysoká |
Kombinace PTFE s nejnižším třením a nejširší chemickou odolností ve spojení s leptanou leptaností z něj činí preferovanou volbu pro vnitřní katétrové výstelky – zejména u složitých, minimálně invazivních postupů, kde je výkon vodicího drátu kritický.
Úvahy o konstrukci při specifikaci leptané trubice z PTFE
Technici, kteří specifikují PTFE leptanou trubici pro aplikace katetru nebo implantátu, by měli vyhodnotit následující parametry:
- Tloušťka stěny: Tenčí stěny (např. 0,001"–0,003") snižují stopu vnějšího průměru při zachování mazivosti; kritické pro vysoce početné návrhy katétrů ve Francii.
- Hloubka a jednotnost leptání: Nedostatečné leptání snižuje přilnavost k FEP nebo adhezivním vrstvám; nadměrné leptání může zhoršit mechanické vlastnosti. Důsledná aktivace povrchu po celé délce trubky je nezbytná.
- Rozměrové tolerance: Tolerance vnitřního a vnějšího průměru přímo ovlivňují průchodnost lumenu a kompatibilitu s vodicími dráty (např. standardní velikosti 0,014", 0,018", 0,035").
- FEP tepelně smrštitelná kompatibilita: Poměr smršťování, teplota smršťování a tloušťka stěny FEP převlečné trubky musí být přizpůsobeny PTFE vložce, aby bylo zajištěno konzistentní spojení bez dutin.
- Způsob sterilizace: PTFE je kompatibilní se sterilizací EtO, gama a e-paprskem, ale výrobci zařízení by měli ověřit, že konkrétní šarže zkumavek si po sterilizaci zachovává rozměrovou stabilitu.
Proč zvolit LINSTANT PTFE leptaná trubice Výroba
LINSTANT funguje téměř 20 000 metrů čtverečních výrobních prostor pro čisté prostory , plně v souladu s požadavky GMP – nezbytný základ pro výrobu leptaných trubiček z PTFE lékařské kvality, které splňují přísné požadavky výrobců kardiovaskulárních a neurochirurgických zařízení.
Naše výrobní infrastruktura je navržena speciálně pro výrobu přesných fluoropolymerových trubek a zahrnuje:
- 15 importovaných vytlačovacích linek s různými velikostmi šneků a jednovrstvými, dvouvrstvými a třívrstvými koextruzními schopnostmi – umožňující výrobu PTFE trubek s vysokou tolerancí v širokém rozměrovém rozsahu.
- 8 vyhrazených vytlačovacích linek PEEK , odrážející naši odbornost v oblasti vysoce výkonného zpracování polymerů, které se vztahuje i na rodiny PTFE a fluoropolymerů.
- 2 vstřikovací linky , podporující výrobu koncových komponent pro kompletní sestavení katétru.
- Téměř 100 sad zařízení pro splétání, navíjení a potahování , rozhodující pro výrobu vyztužených dříků katétrů, které integrují vložky z PTFE.
- 40 sad svařovacích a tvářecích zařízení podporující operace tváření hrotů, lepení a montáže.
Tento integrovaný výrobní ekosystém znamená, že LINSTANT může podporovat nejen dodávky PTFE leptané trubice jako suroviny, ale také její následnou integraci do hotových nebo polotovarů katetrových sestav – což snižuje složitost dodavatelského řetězce pro výrobce zařízení. Naše kapacita zajišťuje spolehlivé plnění objednávek i u velkoobjemových nebo multi-SKU programů , čímž se LINSTANT stává strategickým výrobním partnerem pro globální společnosti vyrábějící zdravotnické prostředky.
PTFE leptaná trubice poskytuje jedinečnou kombinaci výkonnostních vlastností – optimální mazivost, biokompatibilita, dielektrická izolace, chemická odolnost, teplotní stabilita a nehořlavost — že žádný jiný materiál v současnosti neodpovídá aplikacím vnitřního lumenu katétru. Ať už se používá při srdeční katetrizaci, zavedení vaskulárního stentu nebo neurálních implantátech, leptaný povrch umožňuje spolehlivé spojení s tepelně smrštitelnými hadičkami FEP, čímž se notoricky známý neadhezivní materiál přemění na precizně navrženou lepitelnou vložku. Vzhledem k tomu, že složitost minimálně invazivních postupů neustále narůstá a populace pacientů se celosvětově rozrůstá, poptávka po vysoce výkonné leptané trubici PTFE bude jen stoupat.
