K čemu se používají teplem smrštitelné bužírky?

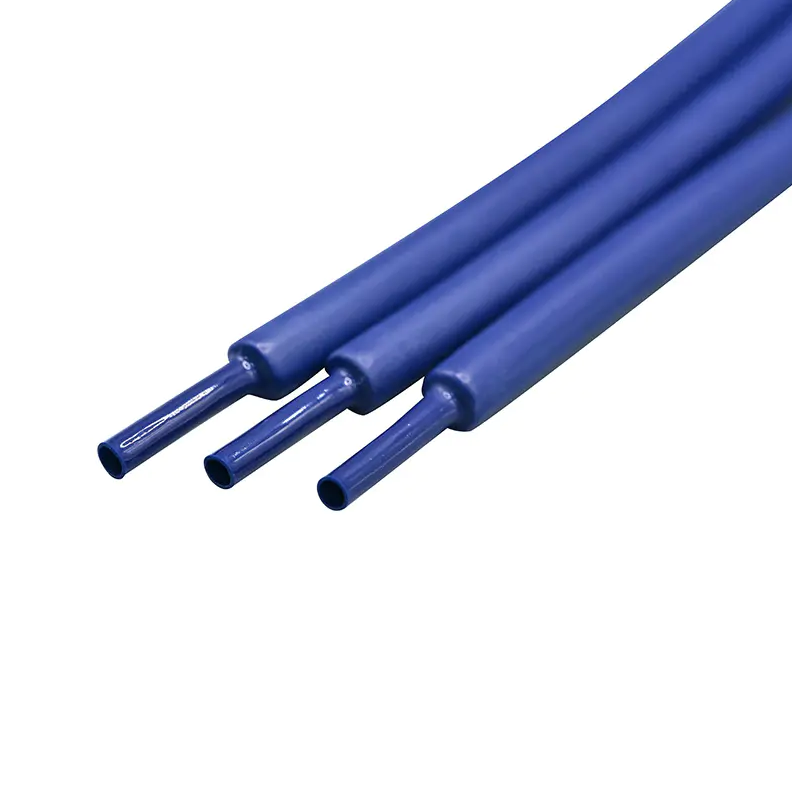

Smršťovací bužírka je termoplastická trubice, která při vystavení teplu se smršťuje a vytváří těsný ochranný obal kolem vodičů, součástí nebo lékařských zařízení . Používá se především pro elektrickou izolaci, mechanickou ochranu, odlehčení tahu, svazkování a těsnění – a v lékařských aplikacích hraje klíčovou roli při konstrukci katétru, zapouzdření zařízení a přesné rozměrové kontrole sestav hadiček.

Základní funkce Tepelně smrštitelné bužírky

Tepelně smrštitelné hadičky slouží široké škále funkčních rolí napříč průmyslovými odvětvími. Pochopení těchto klíčových aplikací pomáhá inženýrům a návrhářům vybrat správný materiál a tloušťku stěny pro jejich specifické potřeby.

• Elektrická izolace: Kryje nechráněné vodiče, pájené spoje a svorky, aby se zabránilo zkratům a chránilo před napětím až několik kilovoltů v závislosti na tloušťce stěny.
• Mechanická ochrana: Chrání kabely a komponenty před otěrem, chemikáliemi, UV zářením a pronikáním vlhkosti.
• Odlehčení tahu: Snižuje napětí v místech vstupu kabelů a prodlužuje životnost konektorů rozložením ohybových sil na větší plochu.
• Sdružování a organizace: Seskupuje více drátů nebo trubek do jediné, ovladatelné sestavy.
• Identifikace a barevné kódování: K dispozici v mnoha barvách pro označení obvodů, což umožňuje rychlou a bezchybnou údržbu.
• těsnění: Varianty potažené lepidlem vytvářejí vodotěsné, ekologické těsnění kolem spojů a konektorů.


Tepelně smrštitelné hadičky ve výrobě zdravotnických prostředků

Lékařský průmysl představuje jedno z nejnáročnějších aplikačních prostředí pro teplem smrštitelné hadičky. Zde to není jen ochranný rukáv – je to navržená součást s přímými důsledky pro bezpečnost pacienta . Tepelně smrštitelné hadičky lékařské kvality se používají v následujících kritických procesech:

Konstrukce katétru a vrstvení laminace

Teplem smrštitelná hadička se aplikuje během montáže katétru ke spojení vrstev, kontrole vnějšího průměru a vytvoření hladkých atraumatických profilů. Typický dřík balónkového katétru může používat a dvouvrstvý proces smršťování k nalaminování pletené výztužné vrstvy na vnitřní vložku, čímž se dosáhne tlaků při roztržení nad 20 atm při zachování pružnosti potřebné pro vaskulární navigaci.

Tvarování špičky a tvarování distálního konce

Přesná aplikace tepla pomocí smršťovací hadičky umožňuje konzistentní geometrii hrotu – zásadní pro vedení katétrů klikatými cévami. Tolerance v lékařském tvarování špičky jsou často udržovány uvnitř ±0,01 mm , vyžadující hadičky s předvídatelným, jednotným smršťovacím poměrem v každé šarži.

Zapouzdření senzorů a elektronických součástek

Minimálně invazivní zařízení často obsahují na svých distálních koncích tlakové senzory, termočlánky nebo zobrazovací prvky. Tepelně smrštitelná hadička poskytuje biokompatibilní pouzdro, které chrání tyto součásti před tělesnými tekutinami a zároveň udržuje elektrickou izolaci po celou dobu životnosti zařízení.

Přechod hřídelí a gradientní inženýrství tuhosti

Použitím smršťovací hadičky s různou tvrdostí a tloušťkou stěny v různých zónách podél dříku katétru výrobci vytvářejí kontrolovaný gradient flexibility — tuhá proximálně pro tlačení, flexibilní distálně pro sledování . Tato technika je ústředním bodem moderního designu intervenčních katétrů a je jednou z určujících výhod spolupráce se zkušenými specialisty na lékařské hadičky.

Běžné materiály a jejich vlastnosti

Výběr materiálu určuje teplotu smršťování, pružnost, chemickou odolnost a biokompatibilitu. Níže uvedená tabulka shrnuje nejpoužívanější materiály v lékařském i průmyslovém kontextu:

Klíčové parametry, které je třeba zadat při výběru Tepelně smrštitelné bužírky

Výběr nesprávné hadičky může mít za následek selhání zpracování, delaminaci nebo rozměrovou neshodu. Před nákupem nebo vývojem procesu musí být jasně definovány následující parametry:

• Dodávaný (rozšířený) vnitřní průměr: Musí být větší než vnější průměr substrátu, aby bylo umožněno snadné vkládání bez deformace substrátu.
• Obnovený (sražený) vnitřní průměr: Musí odpovídat konečnému cílovému rozměru hotové sestavy po úplném tepelném smrštění.
• Obnovená tloušťka stěny: Určuje mechanickou pevnost a jak moc potrubí přispívá k celkovému vnějšímu průměru hotového zařízení.
• Poměr smrštění: Běžné poměry jsou 2:1, 3:1 a 4:1; vyšší poměry nabízejí větší flexibilitu pokrytí substrátu napříč různými průměry.
• Aktivační teplota: Musí být v souladu s tepelnou tolerancí podkladových materiálů a jakýchkoli předem nanesených lepidel nebo nátěrů.
• Certifikace biokompatibility: Shoda s normou ISO 10993 je povinná pro jakýkoli materiál v lékařských aplikacích v kontaktu s pacientem.

Průmyslové a letecké aplikace

Kromě lékařských přístrojů jsou teplem smrštitelné hadičky základem výroby kabelových svazků v automobilovém, leteckém a průmyslovém průmyslu. v letectví, MIL-DTL-23053 upravuje specifikace teplem smrštitelných hadic, které vyžadují zpomalení hoření, odolnost vůči tekutinám a nepřetržité provozní teploty od -55 °C do 150 °C nebo vyšší. Automobilové aplikace používají polyolefin s lepicí vrstvou pro spoje pod kapotou odolné vůči povětrnostním vlivům, kde vibrace a tepelné cykly působí současně na mechanické i chemické namáhání. V průmyslové robotice chrání flexibilní tepelné smršťování kabelové vedení v kloubových spojích, které mohou během životnosti stroje podstoupit desítky milionů ohybových cyklů.

Jak LINSTANT používá technologii tepelného smršťování v lékařských polymerových hadičkách

LINSTANT se od svého založení v roce 2014 věnuje lékařským polymerovým hadičkám a specializuje se na technologie extruze, potahování a následného zpracování pro výrobce zdravotnických prostředků po celém světě. Stěžejní práce společnosti se přímo prolíná s aplikacemi teplem smrštitelných hadiček: konstrukce hřídele katétru, laminace balónkové hadičky a inženýrství s gradientem tuhosti, to vše závisí na druhu přesného řízení procesu smršťování, který LINSTANT vyvinul během více než deseti let zaměřených výrobních zkušeností.

Portfolio produktů LINSTANT řeší celé spektrum potřeb konstrukce katétrů a lékařských hadiček:

• Jednovrstvá a vícevrstvá extrudovaná hadička pro konstrukci hřídele katétru
• Jednolumenové a vícelumenové konfigurace pro komplexní, multifunkční konstrukce katétrů
• Jednovrstvé, dvouvrstvé a třívrstvé balónkové hadičky — základní aplikace, kde teplem smrštitelná laminace přímo určuje sílu prasknutí balónku, profil poddajnosti a rozměrovou konzistenci
• Spirálové a pletené zesílené pláště navržené pro tlačitelnost a přenos točivého momentu v zařízeních pro cévní přístup
• Trubky PEEK a Polyimid (PI) pro náročné strojírenské aplikace vyžadující extrémní chemickou a tepelnou odolnost
• Řešení povrchové úpravy včetně hydrofilních povlaků, které se často aplikují po procesu smršťování za účelem zvýšení kluznosti v cévních a urologických zařízeních

Závazek společnosti LINSTANT vůči výrobcům zdravotnických prostředků je postaven na přesný vývoj procesů a stabilní, opakovatelný výrobní výstup — dvě kvality, o kterých nelze vyjednávat, když teplem smrštitelné hadičky fungují jako konstrukční součást v životně důležitých zařízeních, kde může rozměrová odchylka i několika mikronů ovlivnit klinické výsledky.

Nejlepší postupy pro podávání žádostí Tepelně smrštitelné bužírky v lékařské výrobě

Dosažení konzistentních výsledků – zejména při výrobě lékařských zařízení – vyžaduje disciplinované řízení procesu v každé fázi aplikace smršťování:

1. Používejte kalibrované zdroje tepla: Teplovzdušné pistole, pece a přetavovací systémy na bázi trnu musí být kalibrovány na ±5 °C nebo lepší, aby bylo zajištěno rovnoměrné smrštění bez nadměrného zpracování podkladových materiálů.
2. Přesné rozměry ovládacího trnu: Vnější průměr trnu určuje obnovené ID hotové sestavy; rozměrové odchylky v jádru jsou primárním zdrojem nesouladu při laminaci katétru.
3. Předsušte hygroskopické materiály: Materiály jako Pebax® absorbují okolní vlhkost, která může způsobit dutiny nebo povrchové vady během zpracování smršťováním; standardní praxí před zpracováním je předsušení při 60–80 °C po dobu 4–8 hodin.
4. Ověření smršťovacích profilů kontrolou prvního artiklu: Změřte obnovený vnější průměr, tloušťku stěny a kvalitu povrchu na prvních výrobních jednotkách, než se pustíte do úplného výrobního cyklu.
5. Dokumentujte a kontrolujte rychlosti ochlazování: Rychlé chlazení může zablokovat zbytkové napětí; řízené, postupné chlazení podporuje rozměrovou stabilitu, zejména u vícevrstvých katétrových laminací, kde různé materiály mají různé koeficienty tepelné roztažnosti.

Často kladené otázky o smršťovacích bužírkách

Jaký poměr smrštění je nejlepší pro laminaci lékařského katétru?

Pro většinu procesů laminace katetru, a 2:1 PET smršťovací bužírka s tenkou regenerovanou stěnou (0,0005″–0,002″) je standardní volbou. Poměr 4:1 se používá, když rozšířený průměr potřebuje pojmout širokou škálu velikostí substrátu, jako například v zařízeních vyrábějících více velikostí katétrů na sdíleném přípravku.

Mohou teplem smrštitelné hadičky spojovat vrstvy dohromady bez lepidla?

V mnoha katétrových laminovacích procesech je tlaková síla smršťovací trubice – kombinovaná s teplem, které změkčuje podkladové polymerní vrstvy – dostatečná k vytvoření laminátového spoje bez samostatného lepidla. Avšak pro aplikace vyžadující hermetické utěsnění nebo tam, kde jsou vrstvové materiály chemicky nekompatibilní, se používá koextruze s lepidlem potaženým teplem nebo spojovací vrstvou.

Jsou všechny teplem smrštitelné hadičky biokompatibilní pro lékařské použití?

Ne. ISO 10993 testování – zahrnující cytotoxicitu, senzibilizaci a hemokompatibilitu – je vyžadováno pro jakýkoli materiál, který je v kontaktu s pacientem. FEP, PTFE a specifické druhy Pebax® a polyolefinů mají stanovené profily biokompatibility, ale pro regulační podání orgánům FDA nebo CE pro značení je vyžadována dokumentace specifická pro šarži.

Jak tenké mohou být stěny smršťovacích hadic v přesných lékařských aplikacích?

Ultratenká tepelně smrštitelná hadička z PET s regenerovanou tloušťkou stěny 0,0005″ (12,7 µm) je dosažitelný pro přesnou práci s katetrem, kde je kritická minimalizace přidané OD – zejména u neurovaskulárních katetrů s pracovním průměrem menším než 3 French, kde každý mikron přidané tloušťky stěny přímo ovlivňuje sledovatelnost zařízení prostřednictvím cerebrovaskulární anatomie.
